ANBAUPANEL BLA SC.

Panel, Konverter und Rahmen. Alles in einem.



Quadratisch oder Langfeld.

BLA SC

Alles dabei. Schnell montiert. Flexibel im Licht.

LED-Panel, Konverter und Anbaurahmen als durchdachte Komplettlösung: Die BLA SC Anbaupanels erleichtern Neuinstallationen an massiven Decken ebenso wie die Modernisierung bestehender Beleuchtung. Der separate Geräteträger, die Sicherungsseile und der steckbare Panelanschluss ermöglichen eine komfortable Ein-Personen-Montage – mit freien Händen und geschonten Oberflächen.

Quadratisch oder rechteckig, nur 60 mm hoch und ohne sichtbare Schrauben oder störende Gehäuseausbrüche: Das BLA SC fügt sich klar und dezent in den Raum ein. Die CCT-Backlight-Technologie sorgt für eine gleichmäßig ausgeleuchtete Lichtfläche, CRI > 90 für natürliche Farben. Drei voreinstellbare Lichtfarben von Warmweiß bis Tageslichtweiß schaffen Spielraum für unterschiedliche Nutzungen.

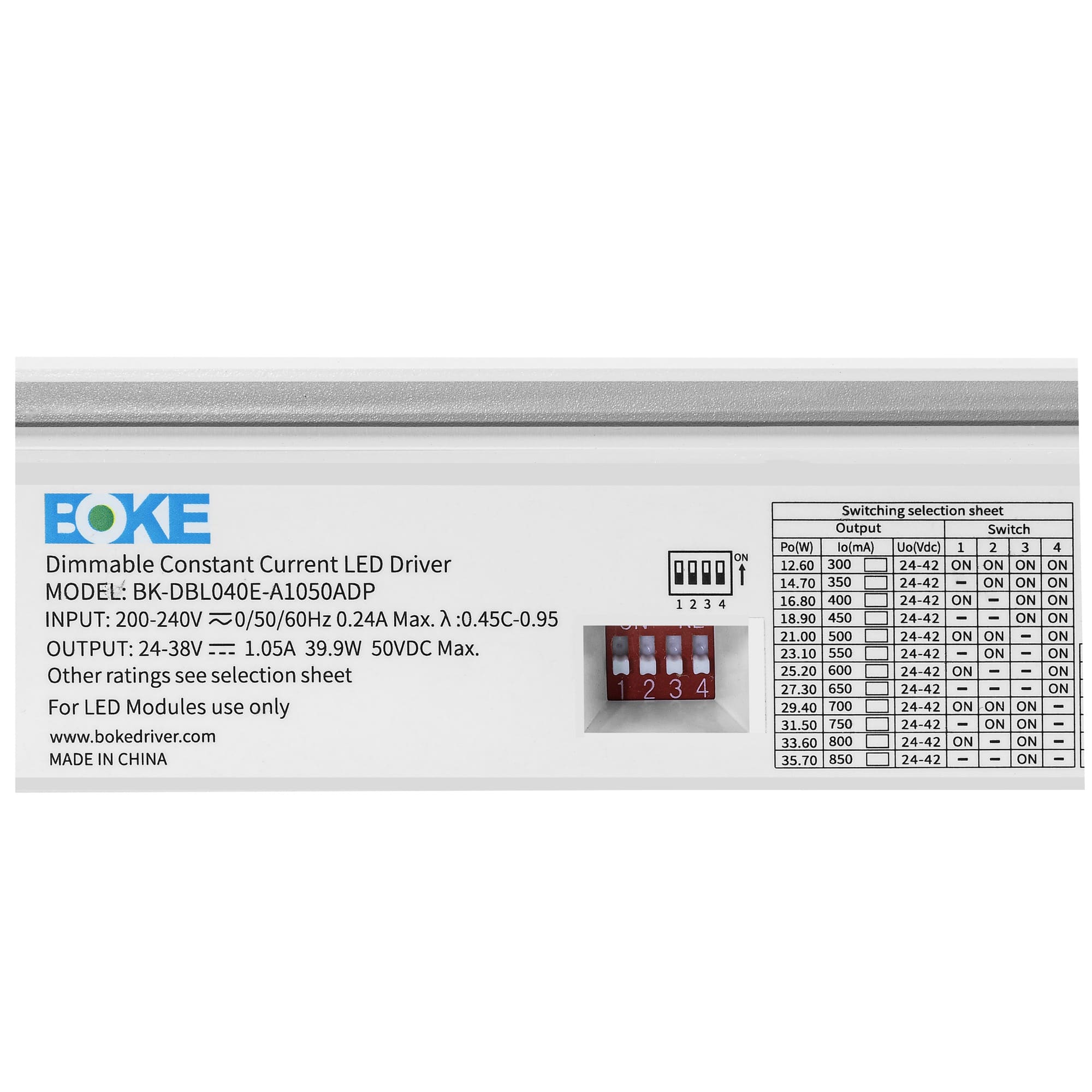

Auch die Lichtmenge lässt sich anpassen: Über die einstellbaren Konverter kann der Lichtstrom auf den Bedarf im Raum abgestimmt werden. DALI-2-dimmbare Varianten ermöglichen zusätzlich eine präzise Lichtsteuerung und die Einbindung in das Gebäudemanagement. So verbindet das BLA SC einfache Montage mit flexibler Lichtplanung.

Lichtwirkung flächig, diffus
Lichttechnik LED-Backlight, Konverter inklusive
Lichtlenkung PMMA-Diffusor
Farbwiedergabe CRI > 90
Materialität Aluminium, PMMA
Gehäuse weiß, 60 mm Bauhöhe
Montageart Deckenanbau, Rahmen inklusive

Schutzart: IP40

Artikelnummern:

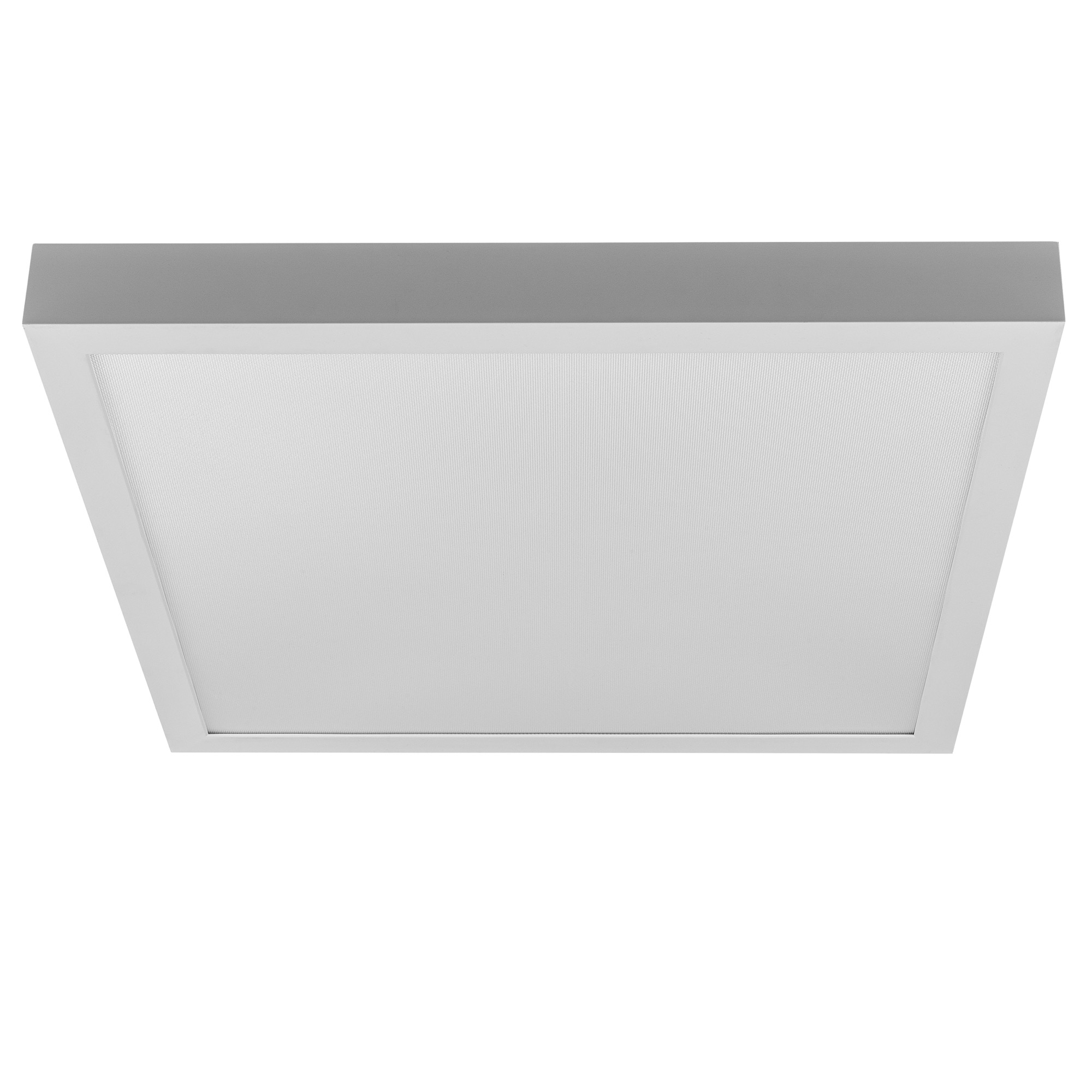

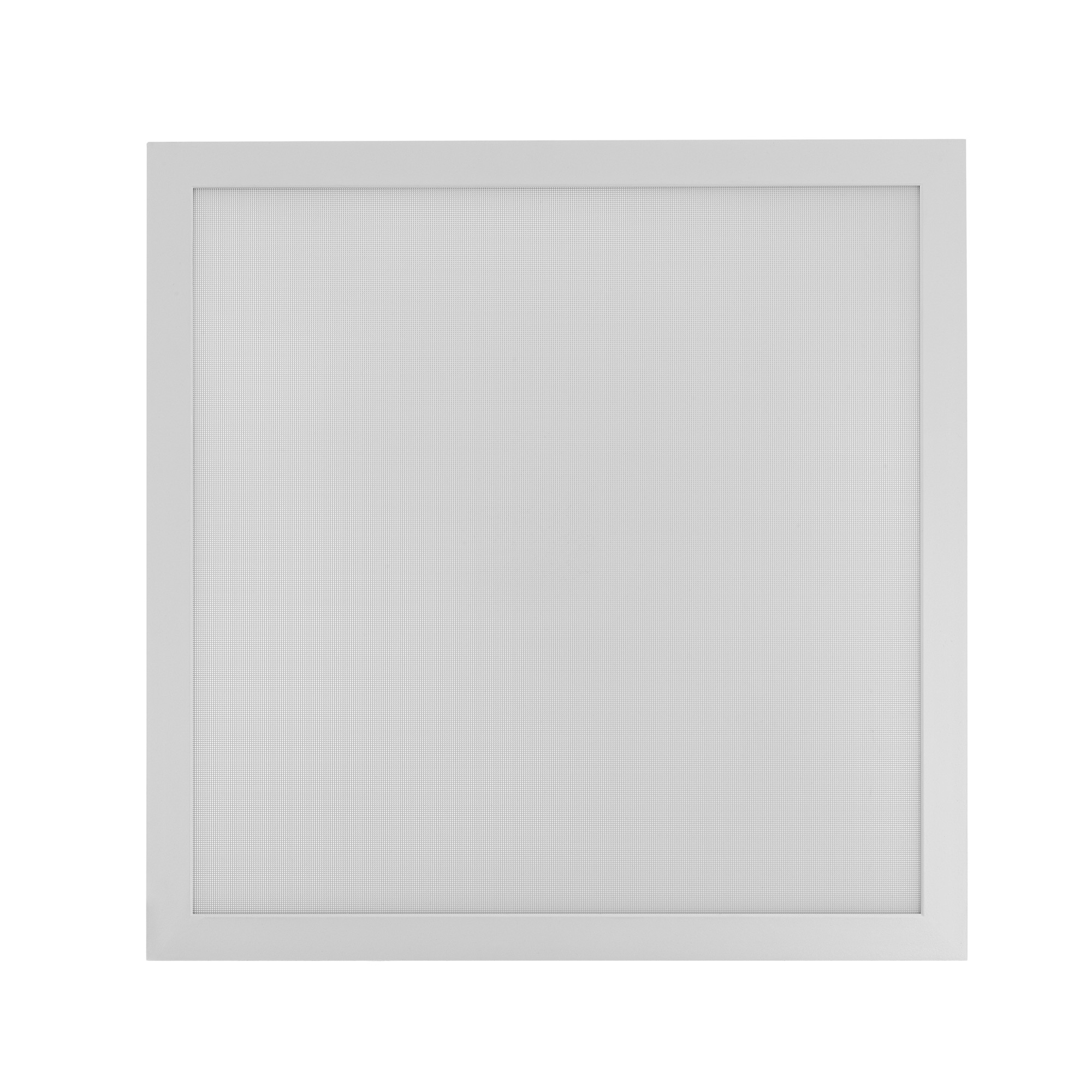

Quadratisch · 625 × 625 mm
Weiß · 3000 / 4000 / 5700 K voreinstellbar

BLA SC 625 – schaltbar – MGL 2098
BLA SC 625 – DALI-2 – MGL 2099

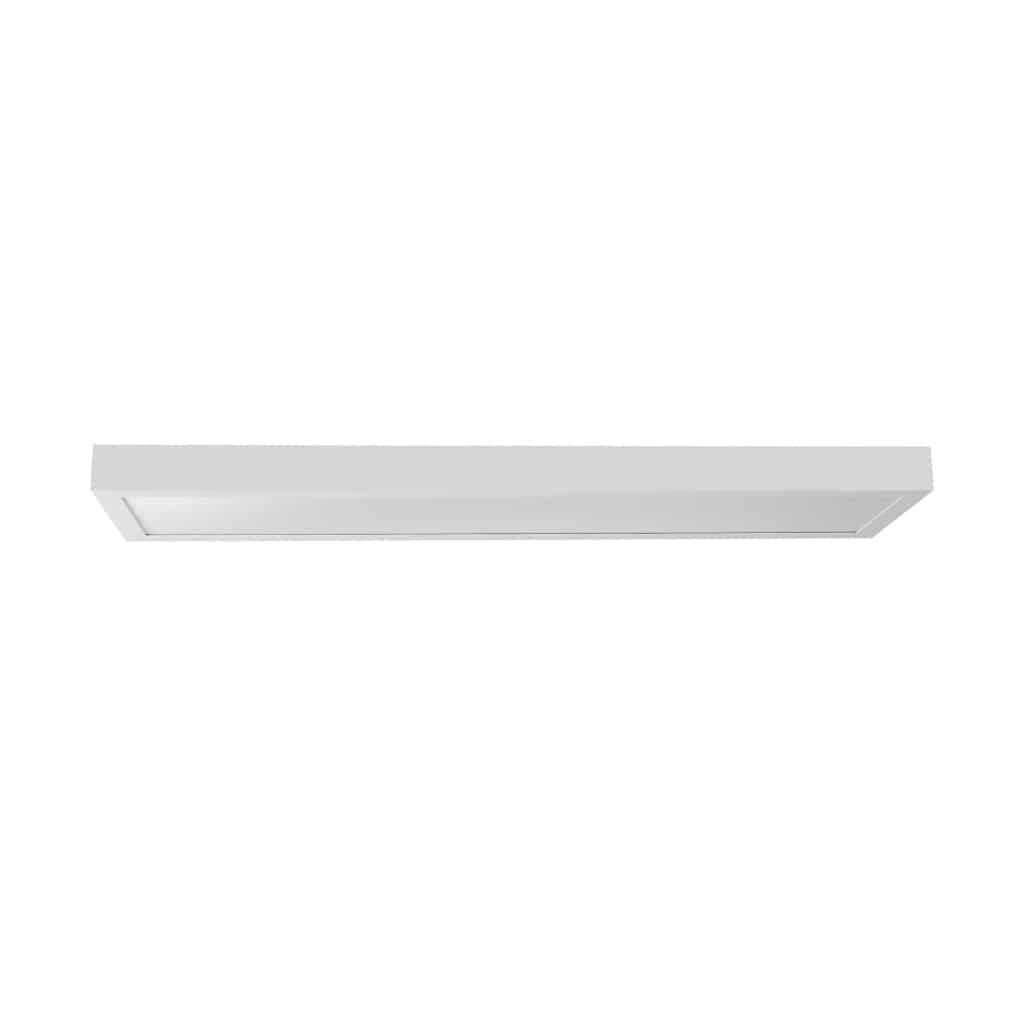

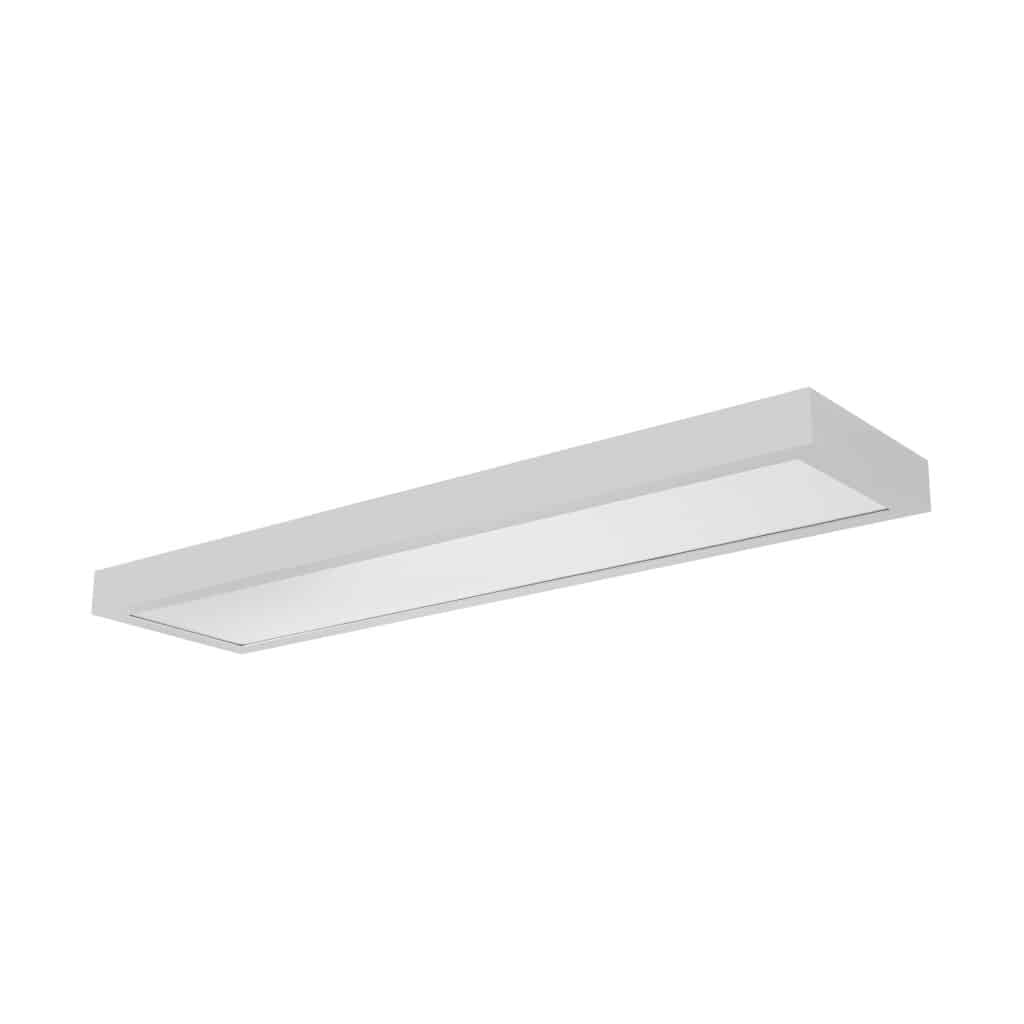

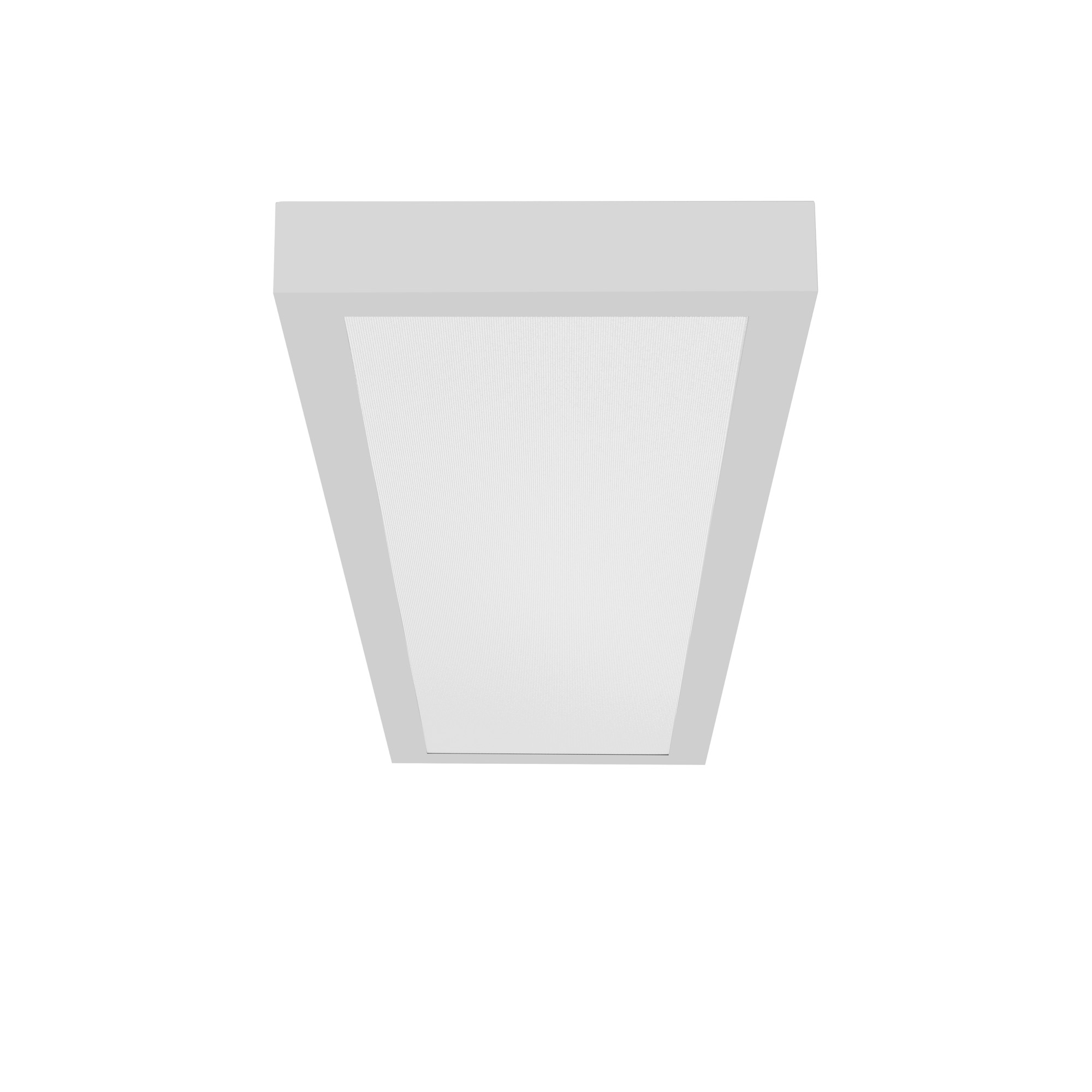

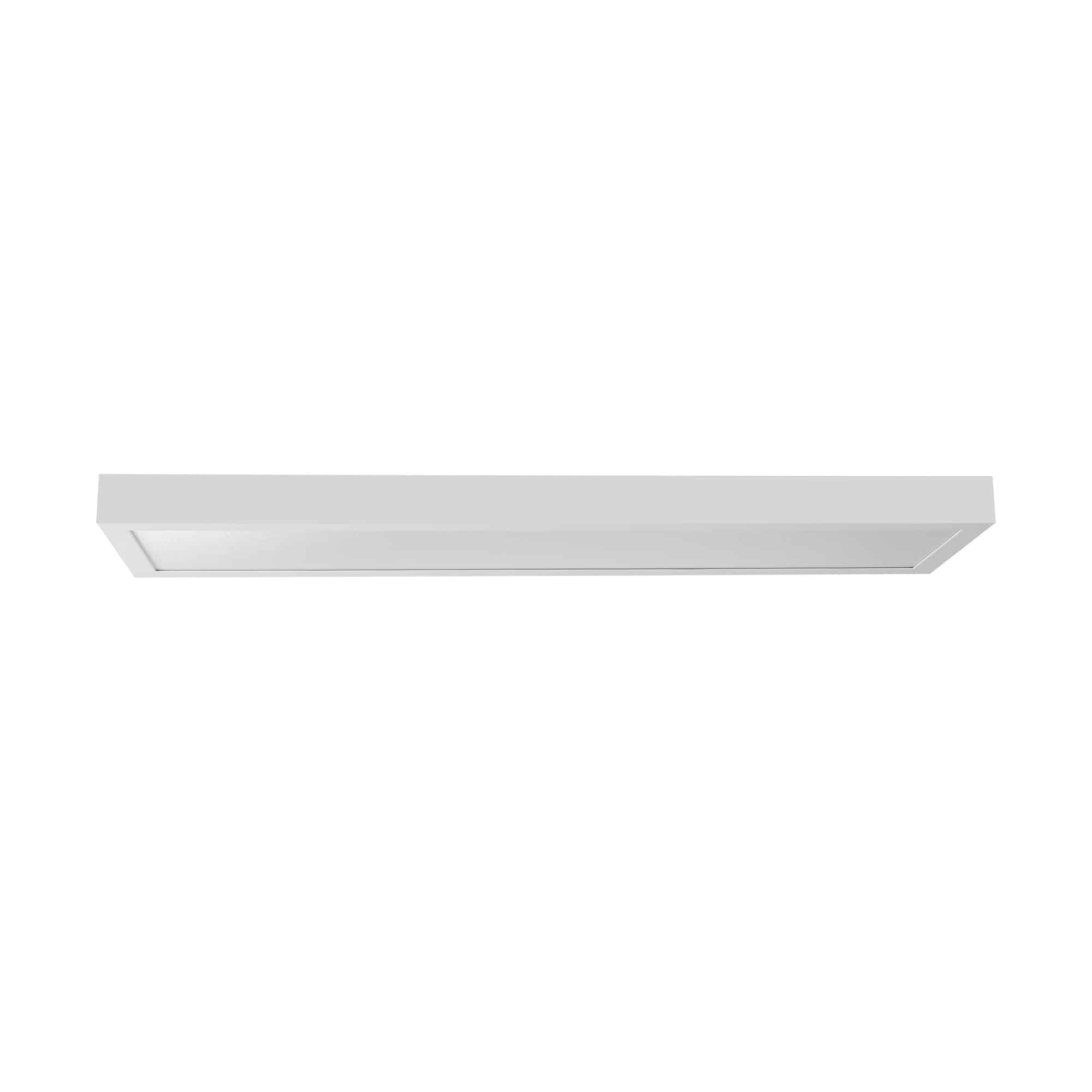

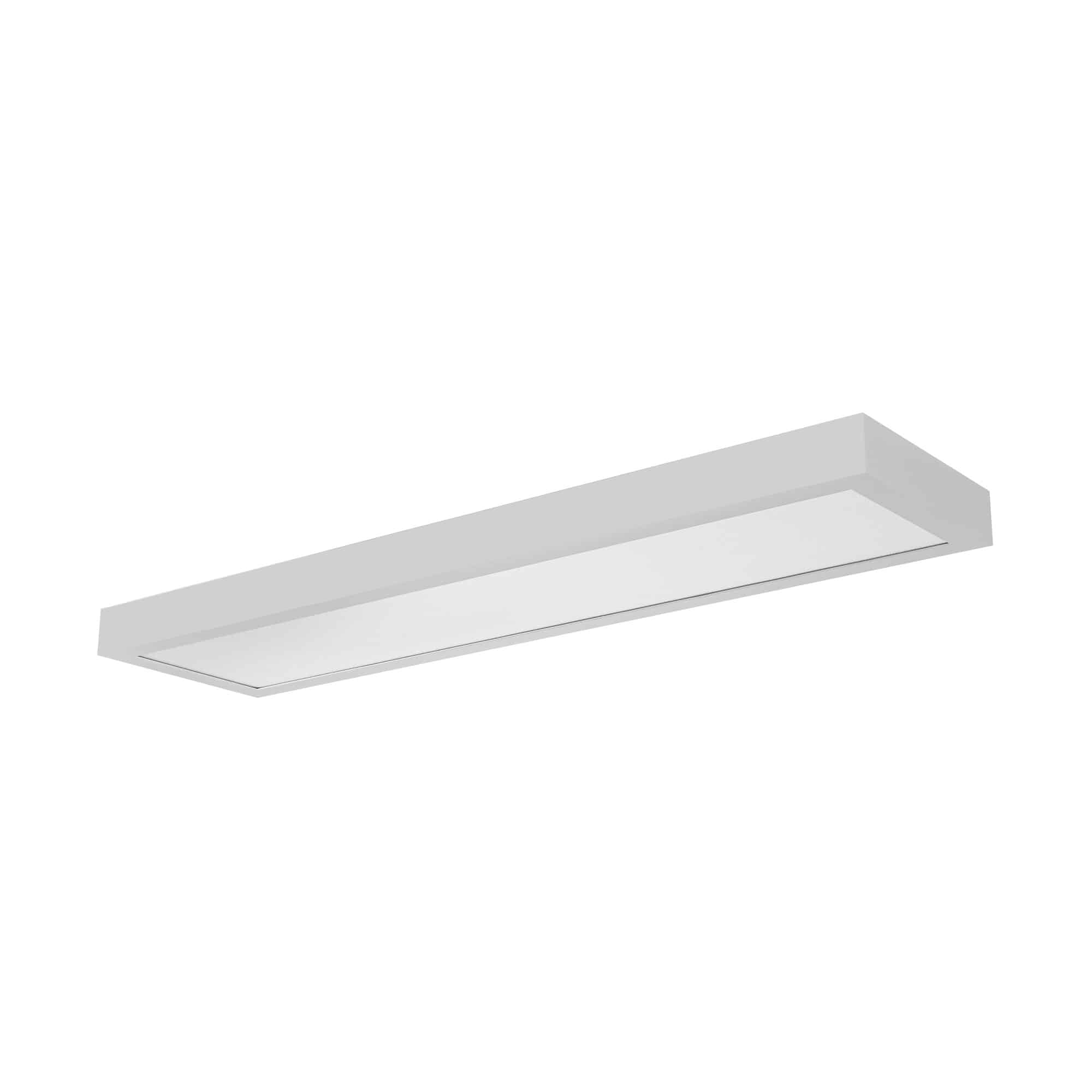

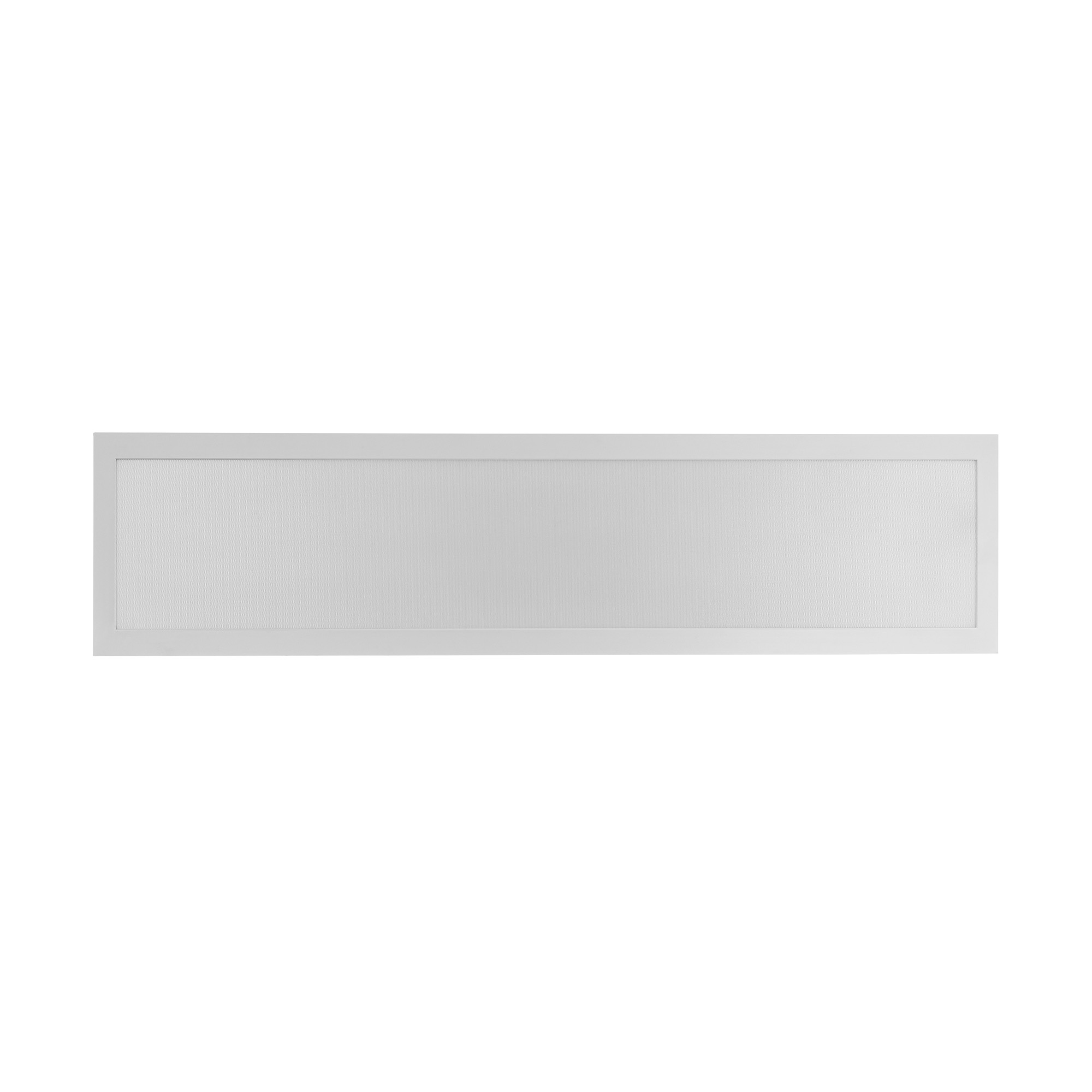

Rechteckig · 1262 × 325 mm
Weiß · 3000 / 4000 / 6000 K voreinstellbar

BLA SC 1262 – schaltbar – MGL 2236
BLA SC 1262 – DALI-2 – MGL 2237

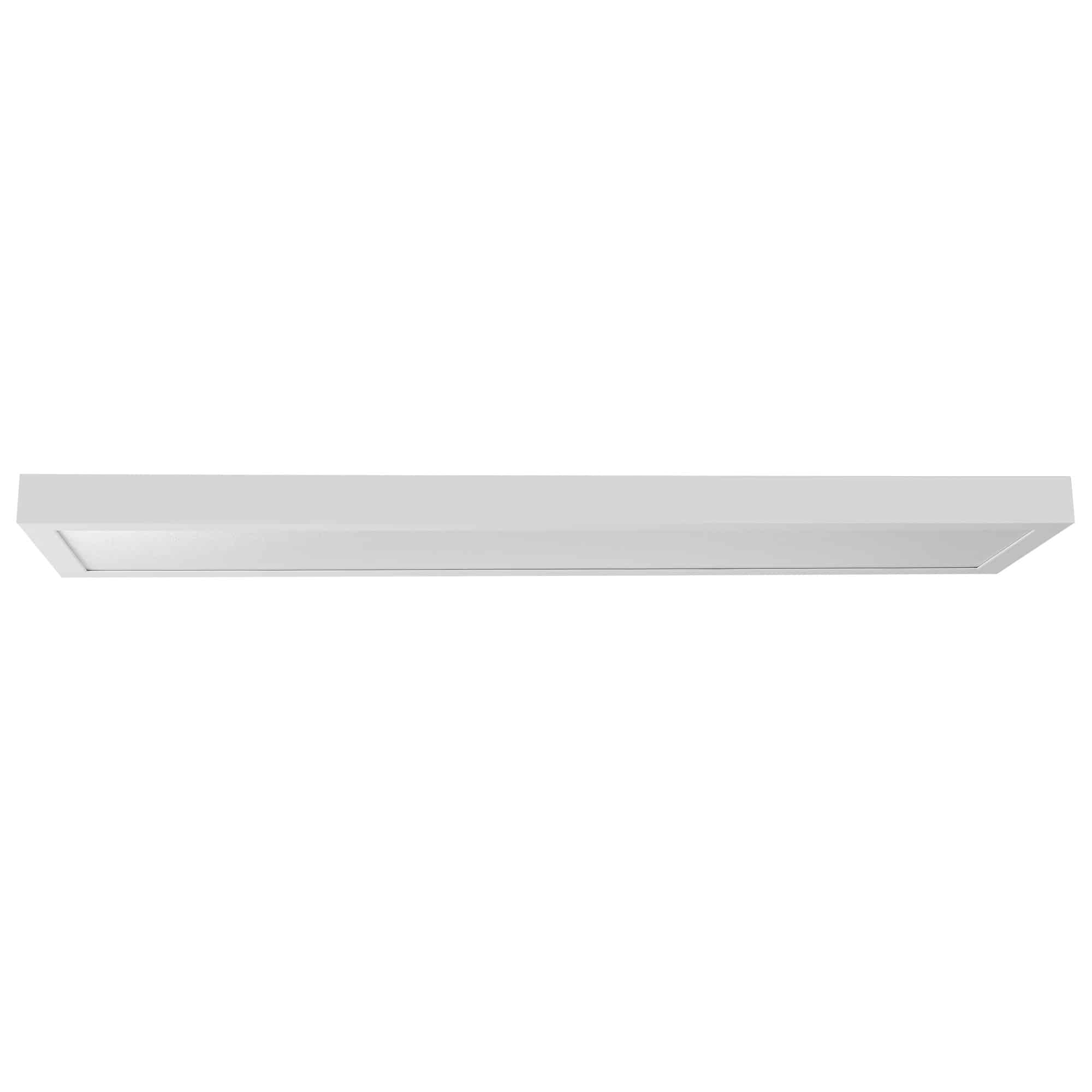

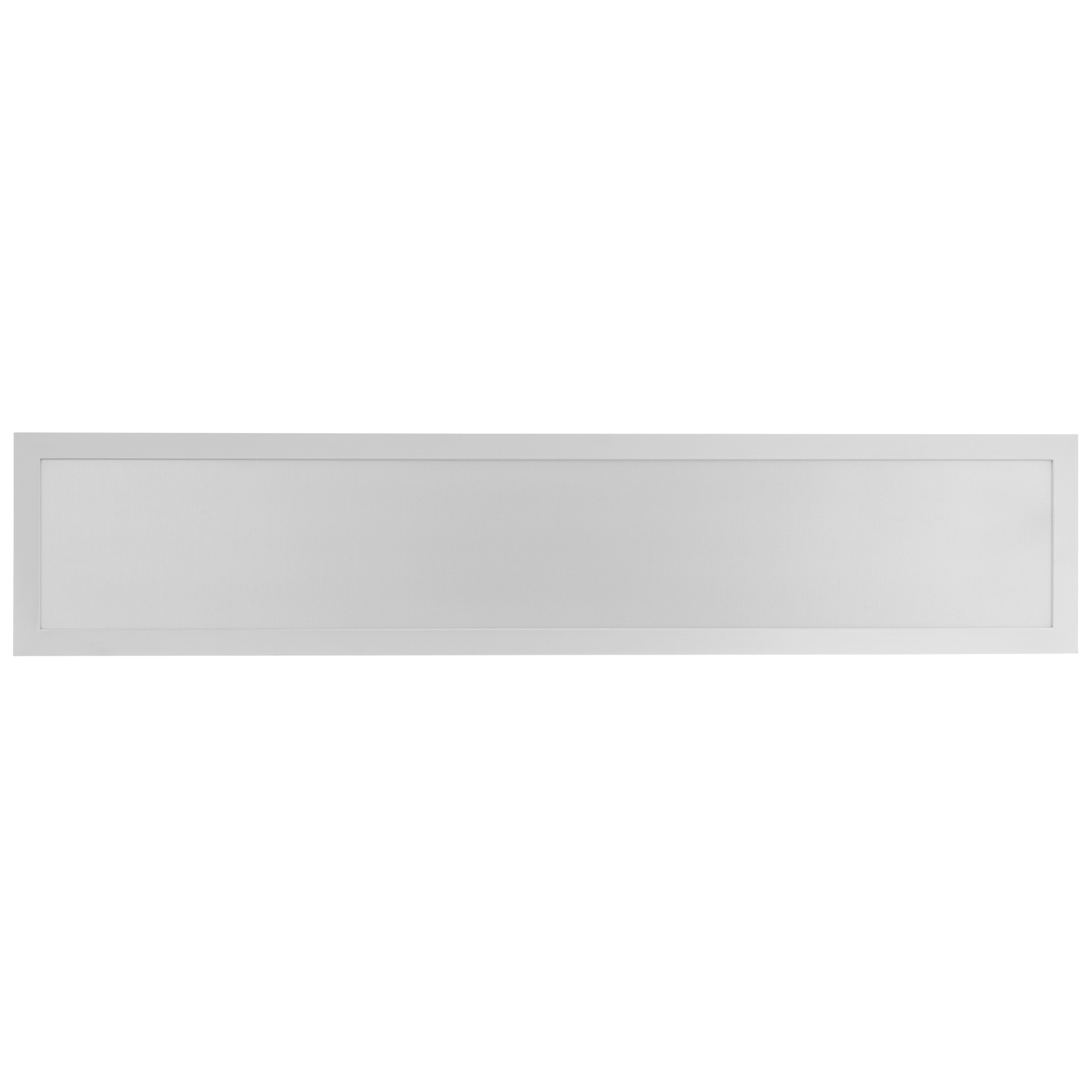

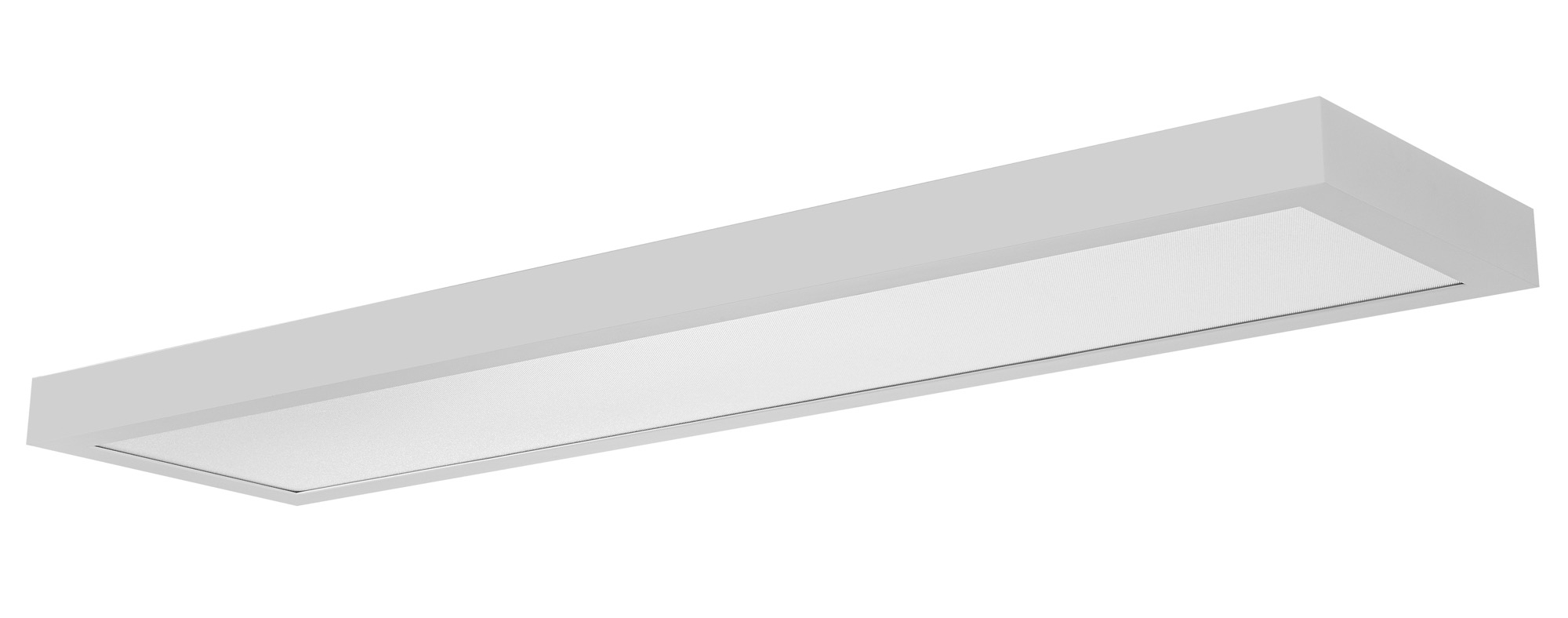

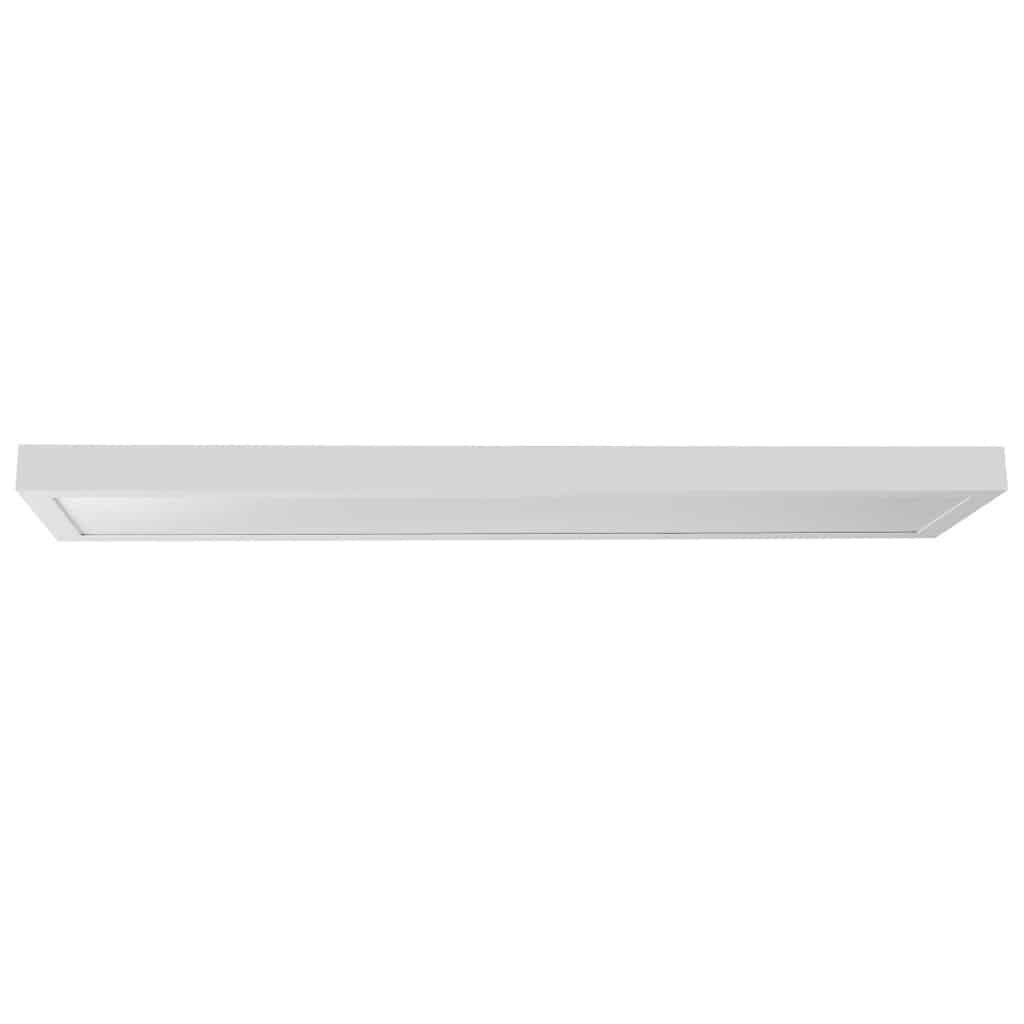

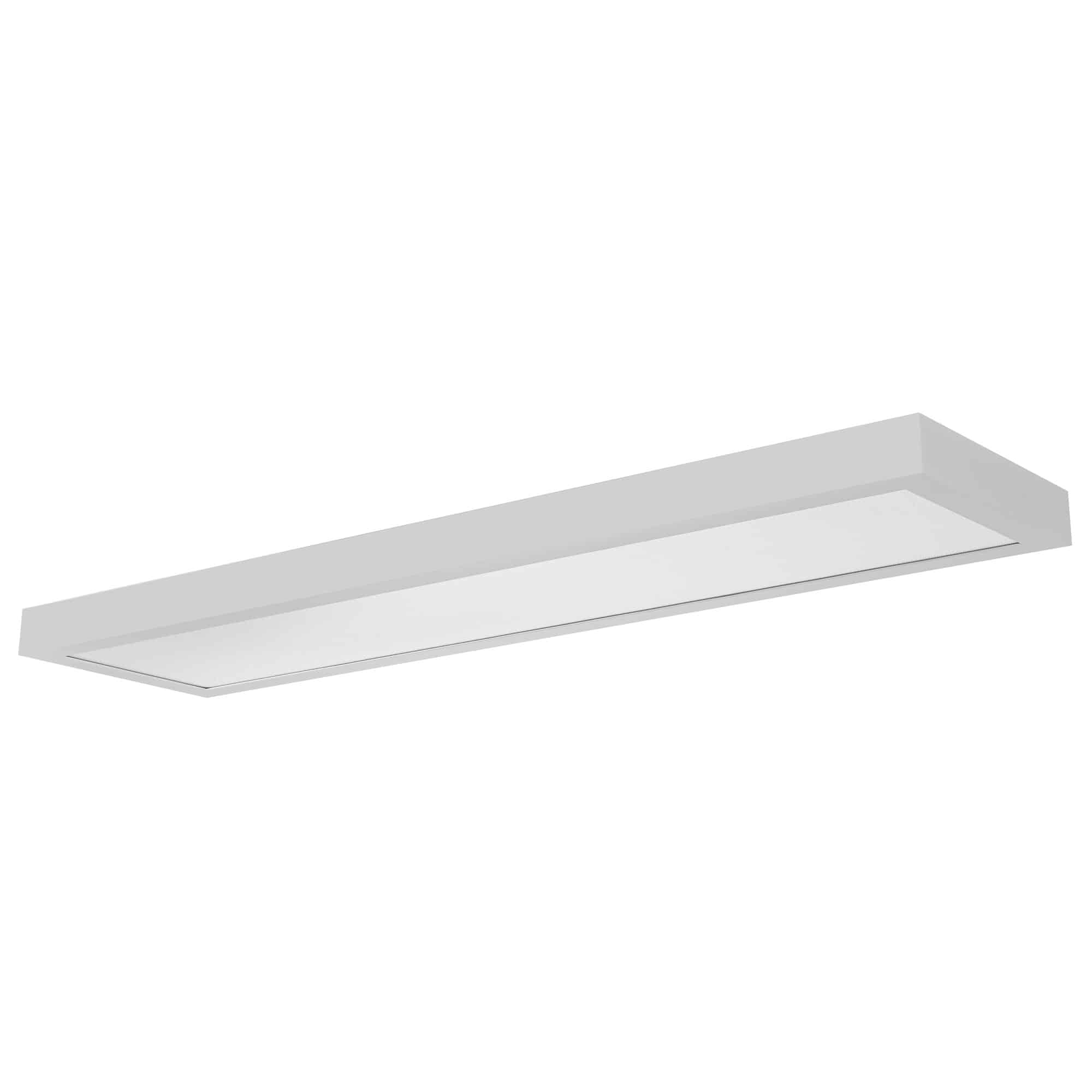

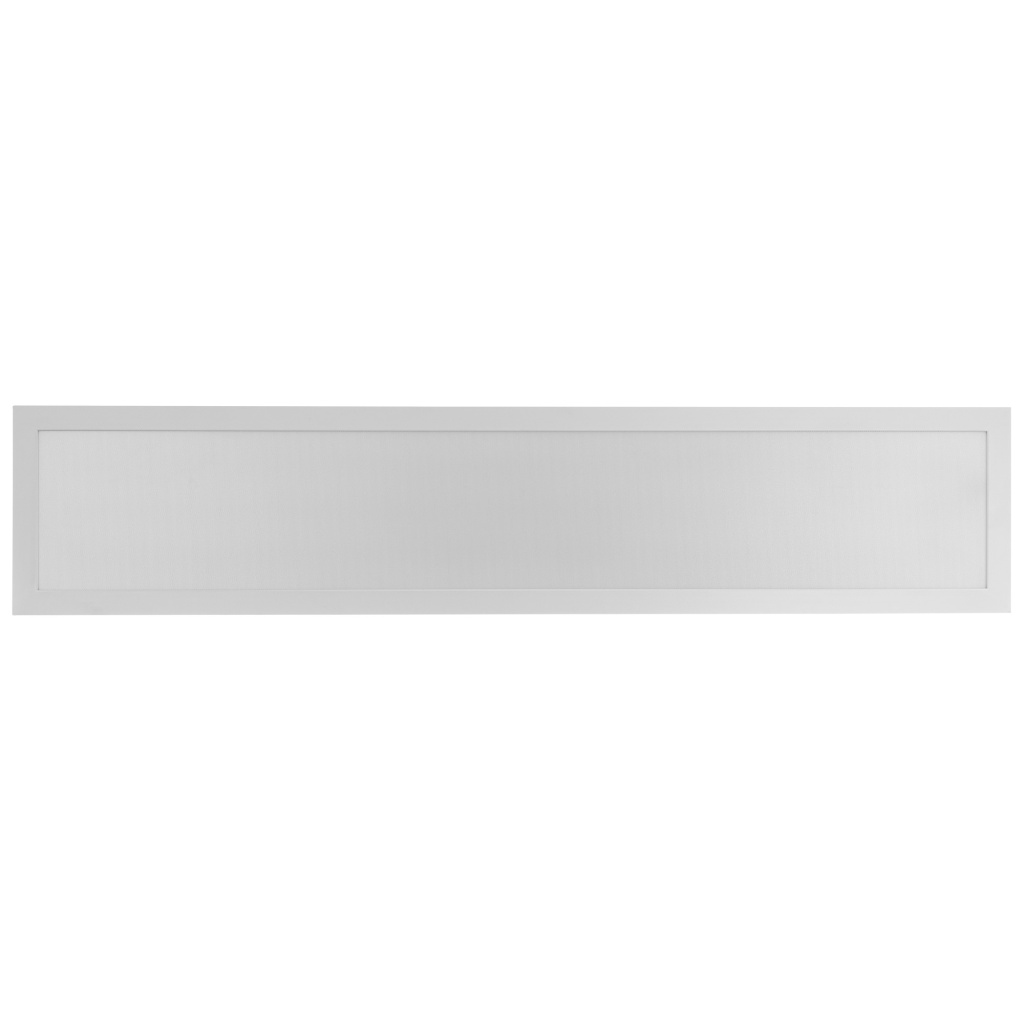

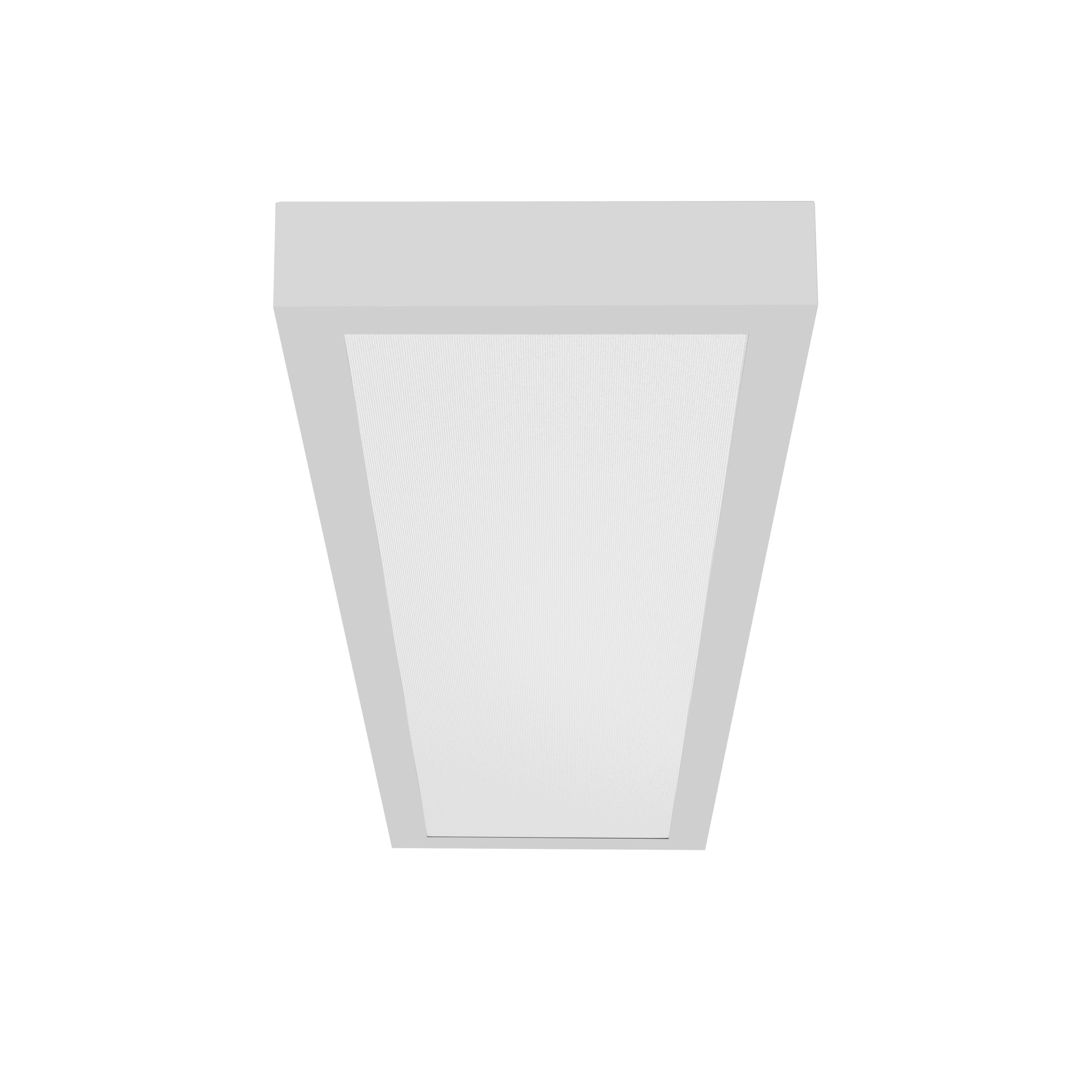

Rechteckig · 1562 × 325 mm
Weiß · 3000 / 4000 / 6000 K voreinstellbar

BLA SC 1562 – schaltbar – MGL 2238
BLA SC 1562 – DALI-2 – MGL 2239

Downloads

Durchdacht bis zur Montage – in fünf Schritten an der Decke.

Von einer Person montierbar: Der fest positionierte Konverter und die Sicherungsseile halten die Hände frei. Führungsschienen bringen das Panel einfach und sicher in Position.

Montageanleitung - Bebilderte Schnellanleitung (PDF)

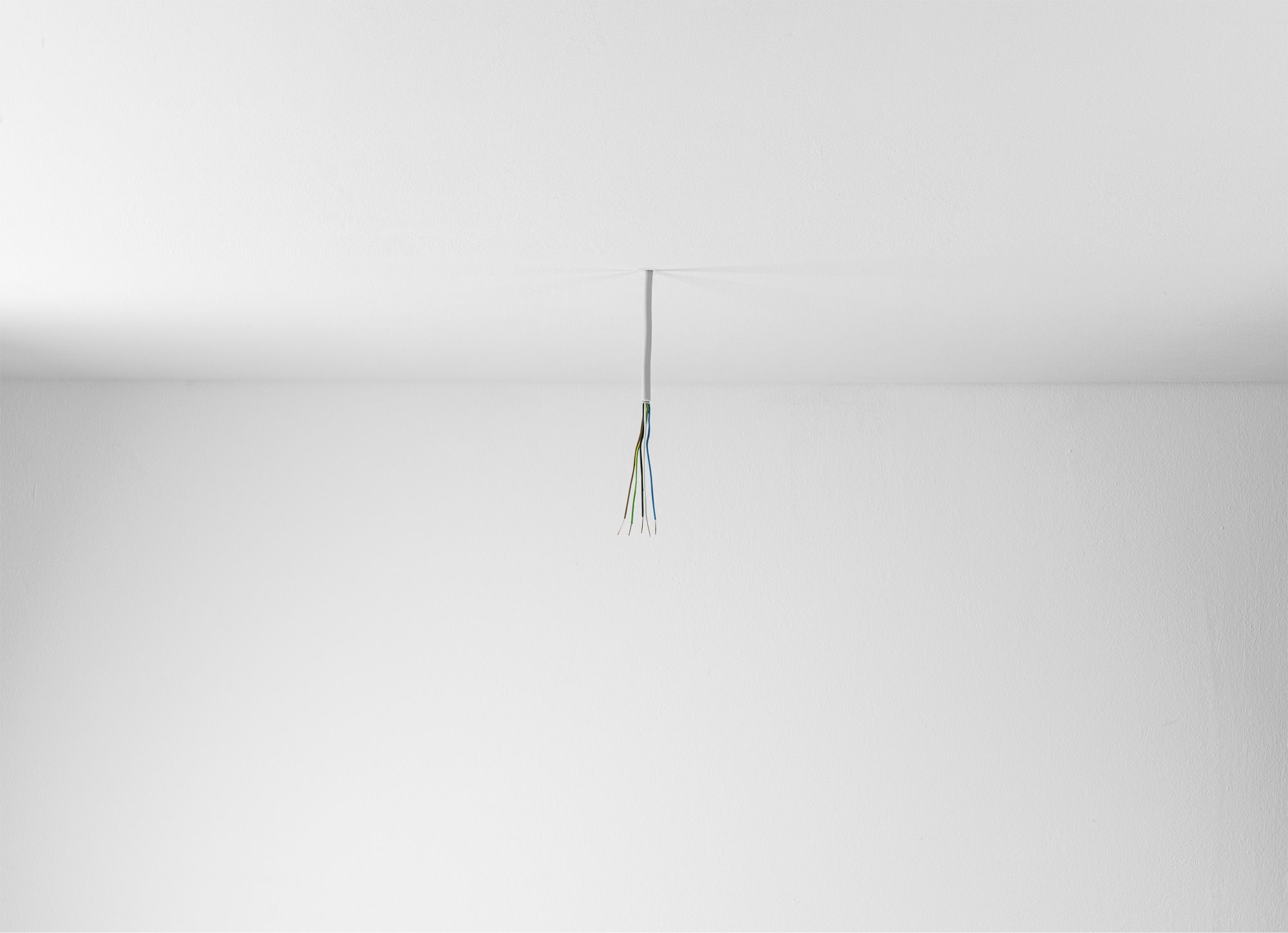

1. Deckenauslass vorbereiten

Spannungsfreie Anschlussleitung am Deckenauslass für den Leuchtenanschluss vorbereiten. Der große mittlere Ausschnitt im Geräteträger bietet Spielraum für versetzt austretende Zuleitungen.

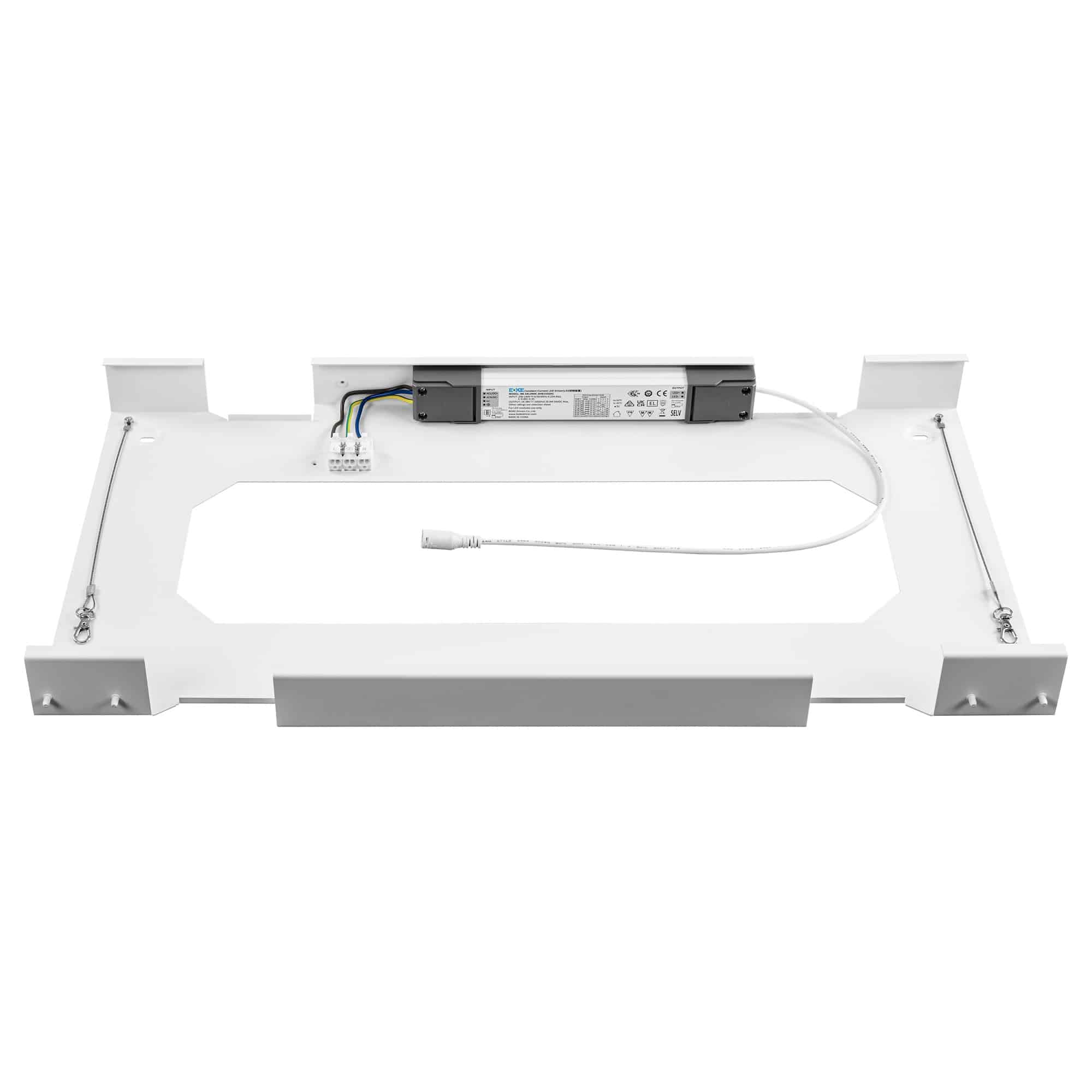

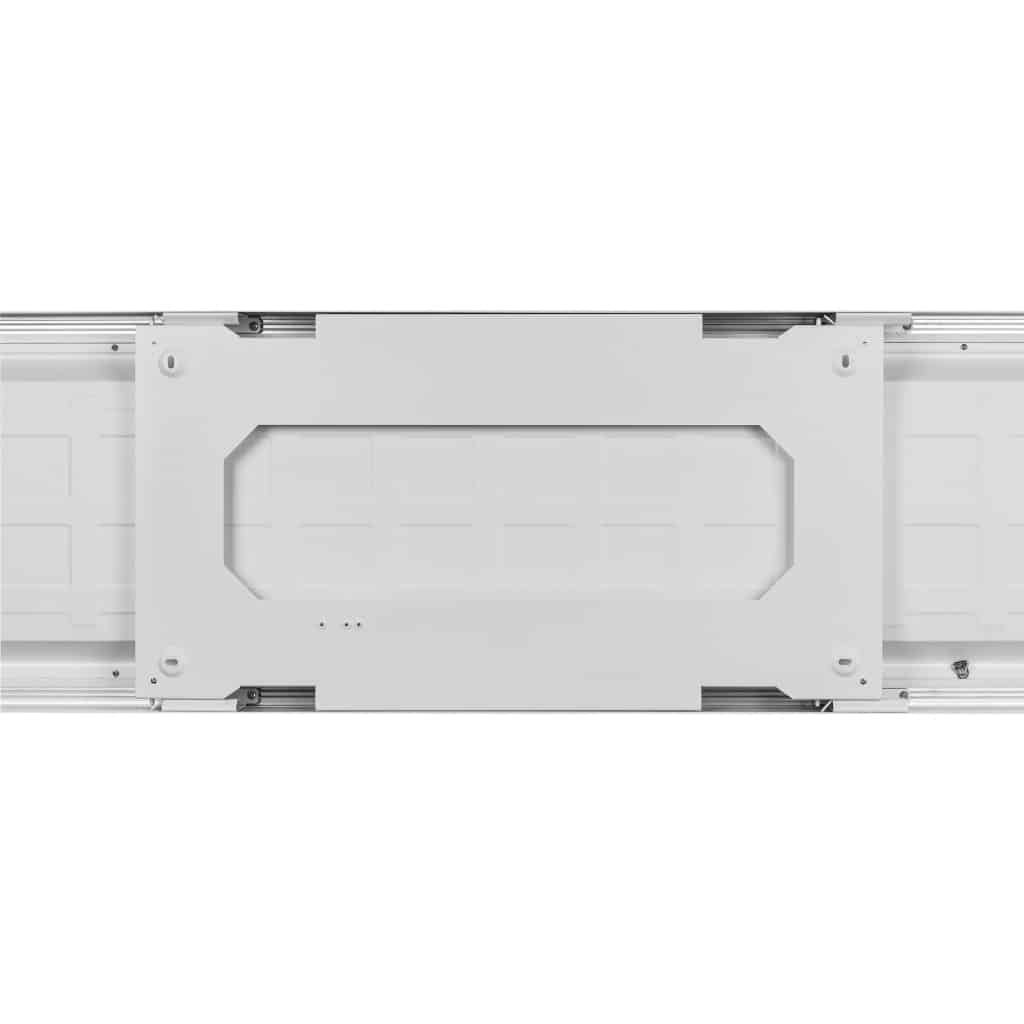

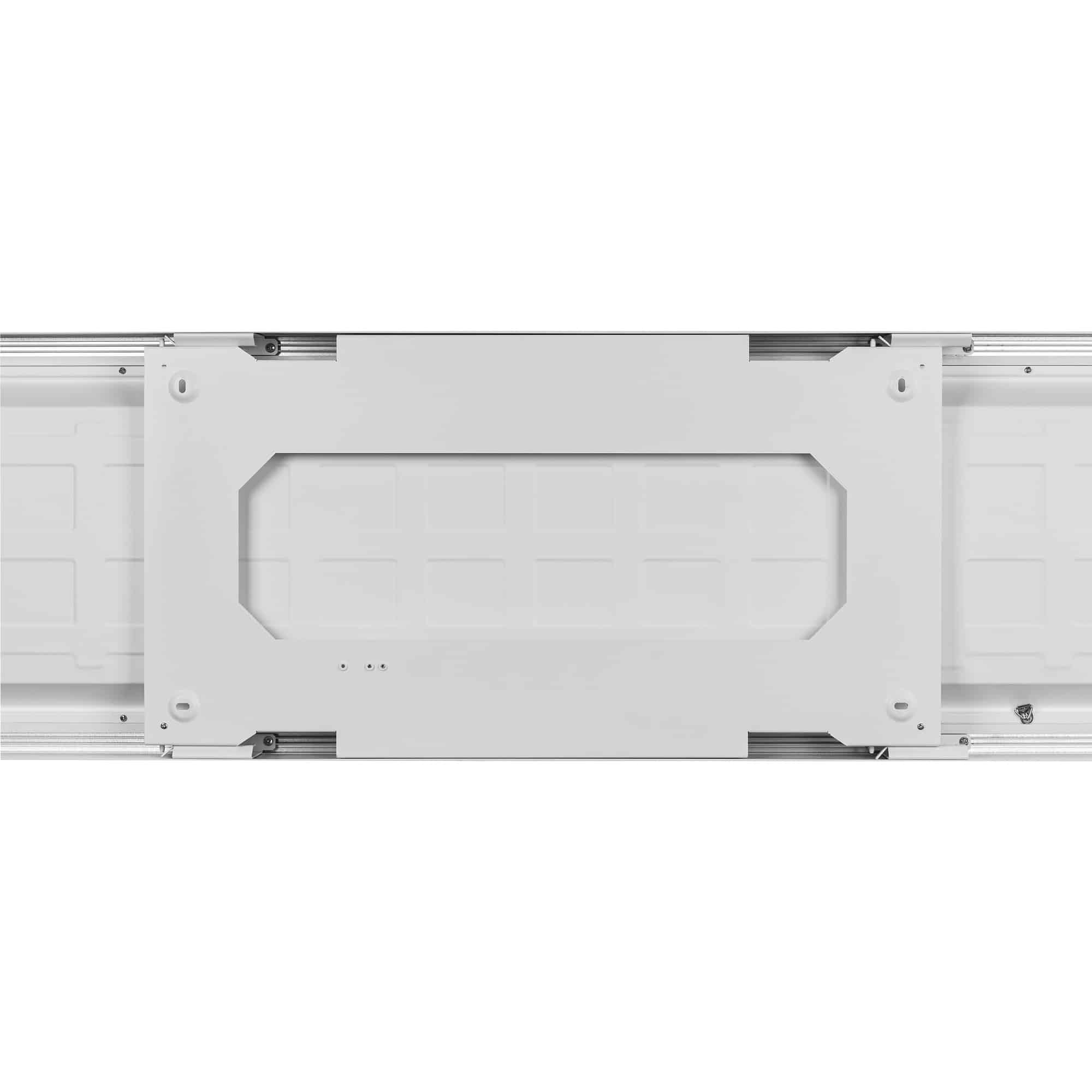

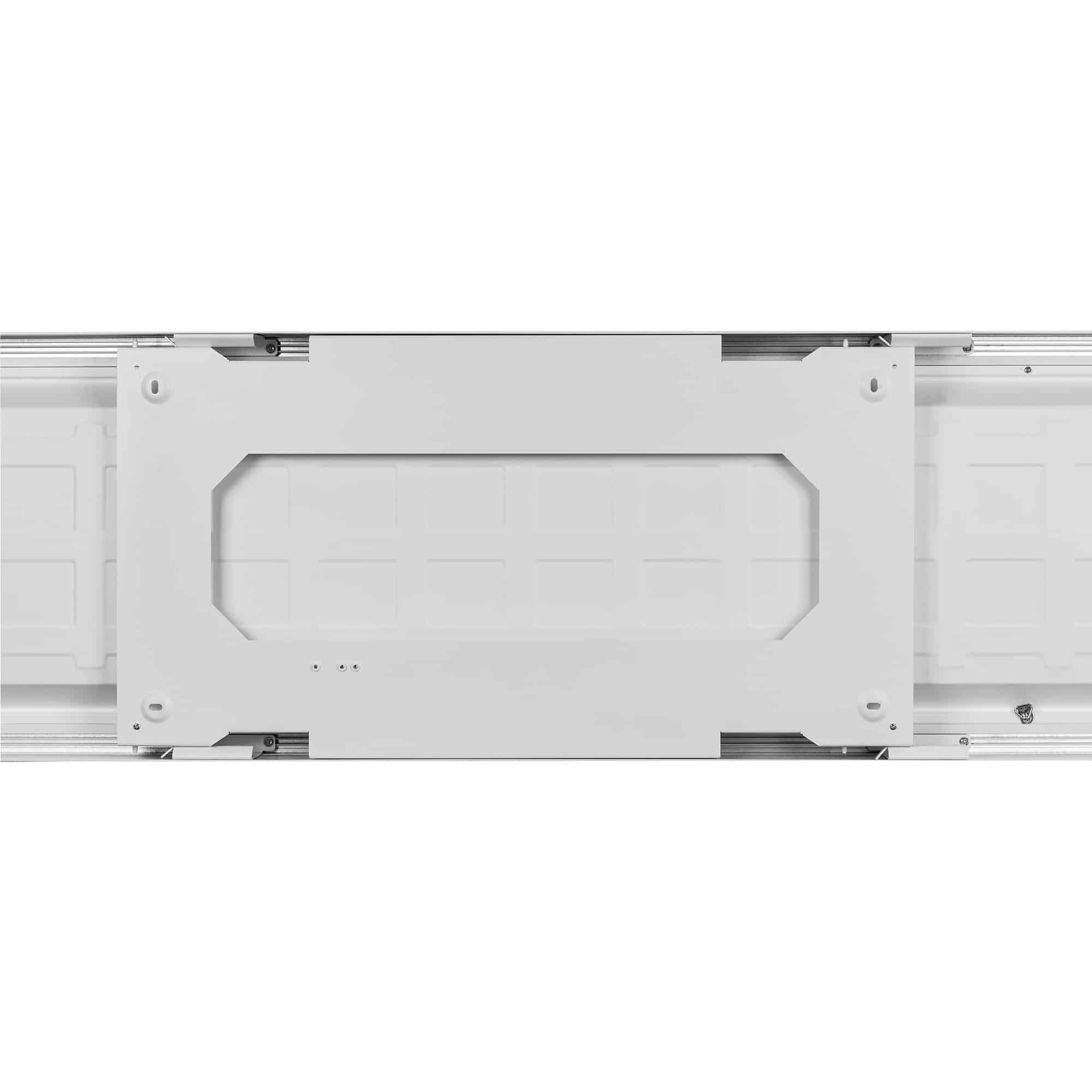

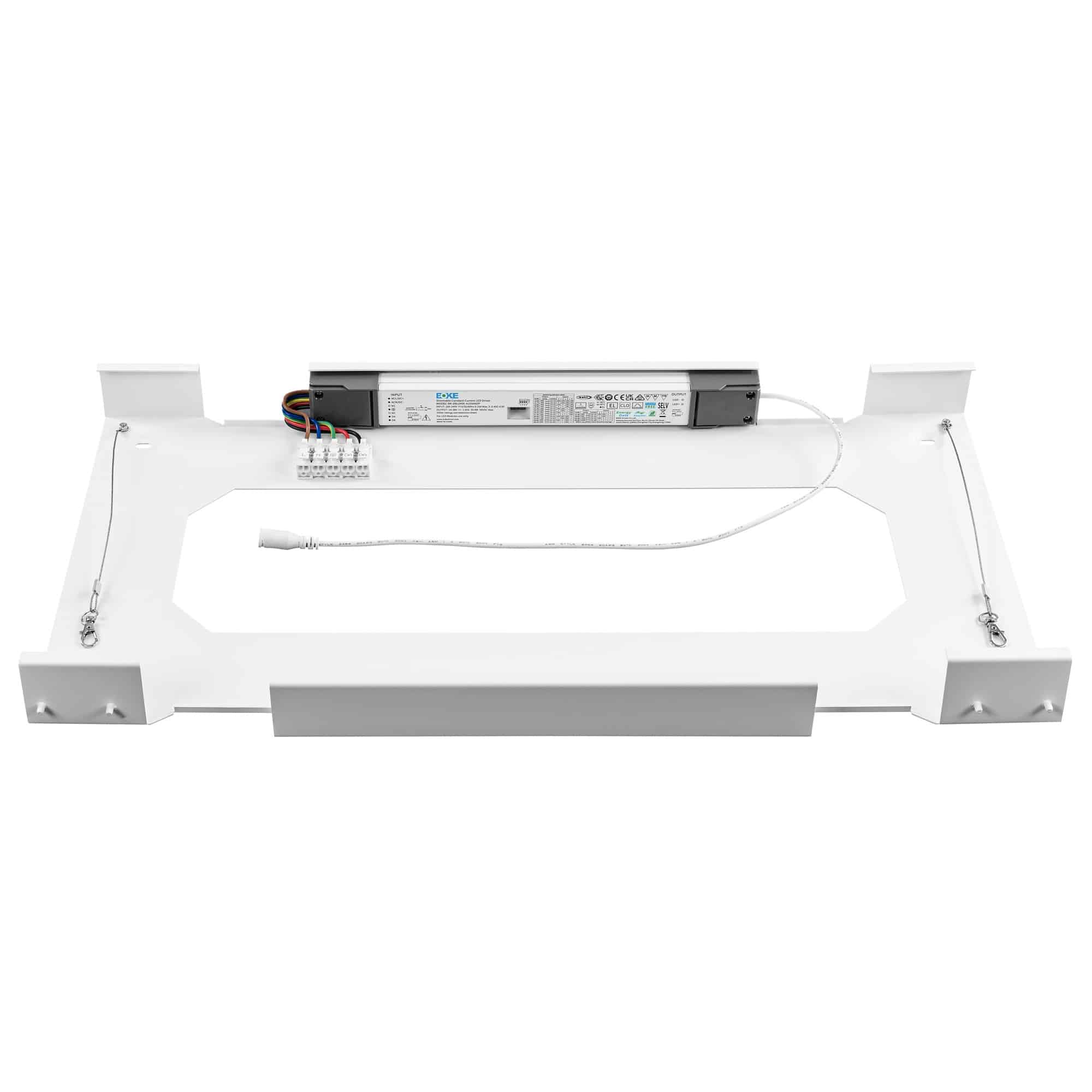

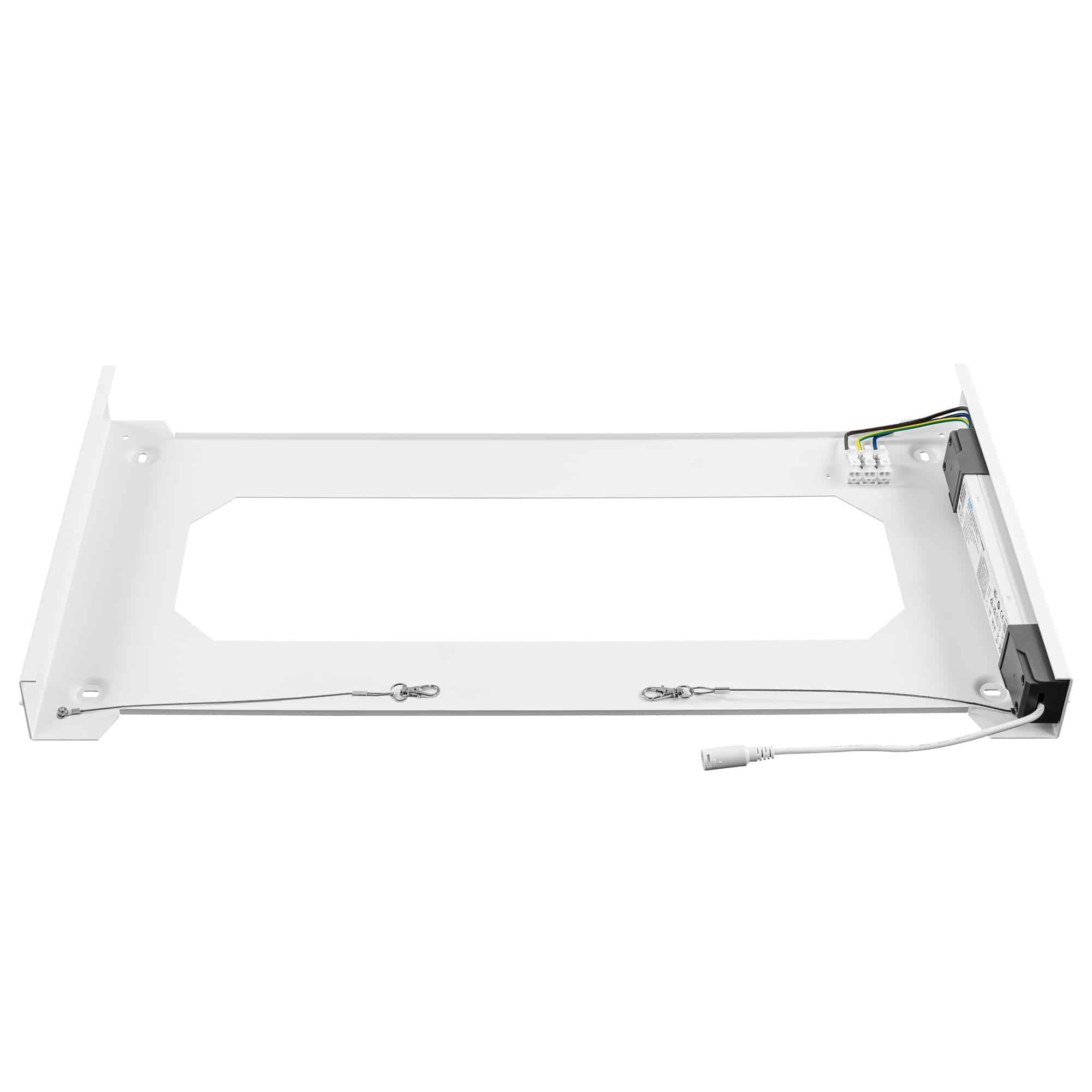

2. Geräteträger ausrichten und fixieren

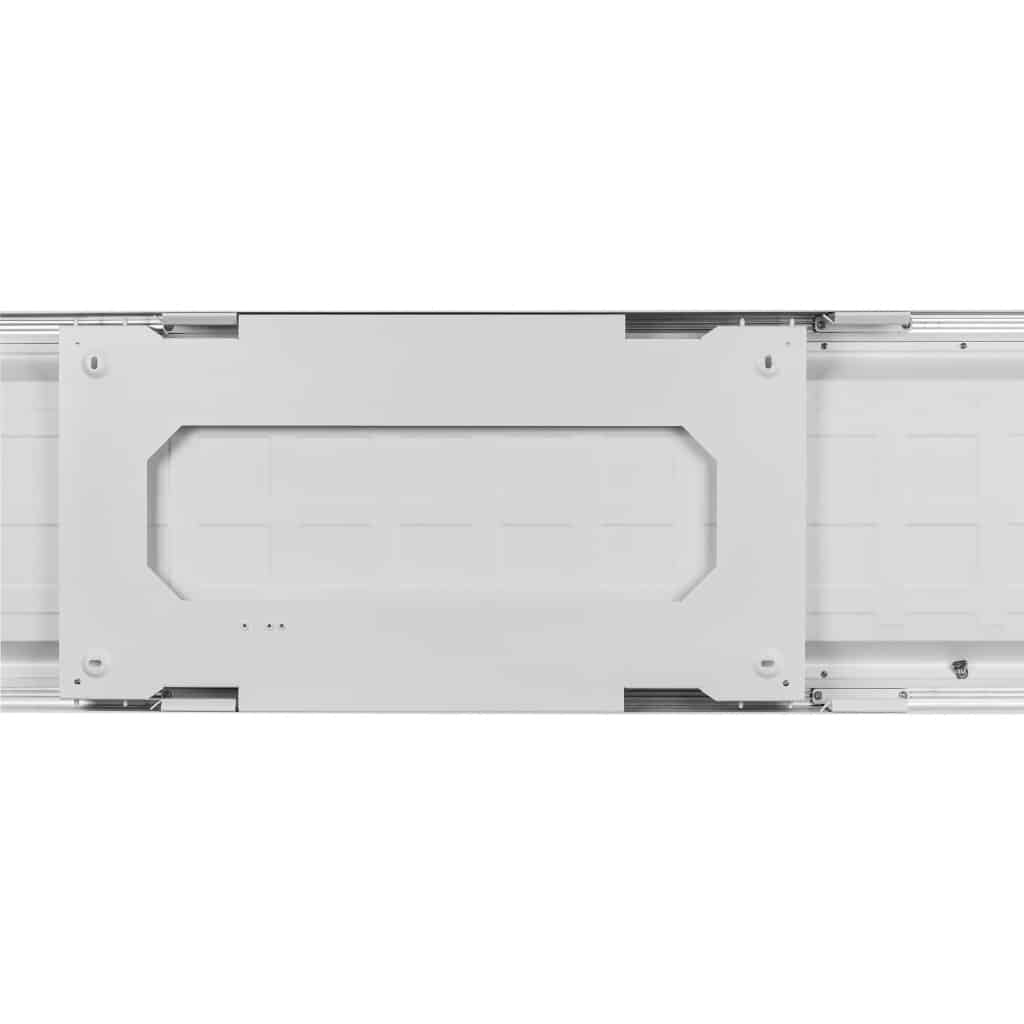

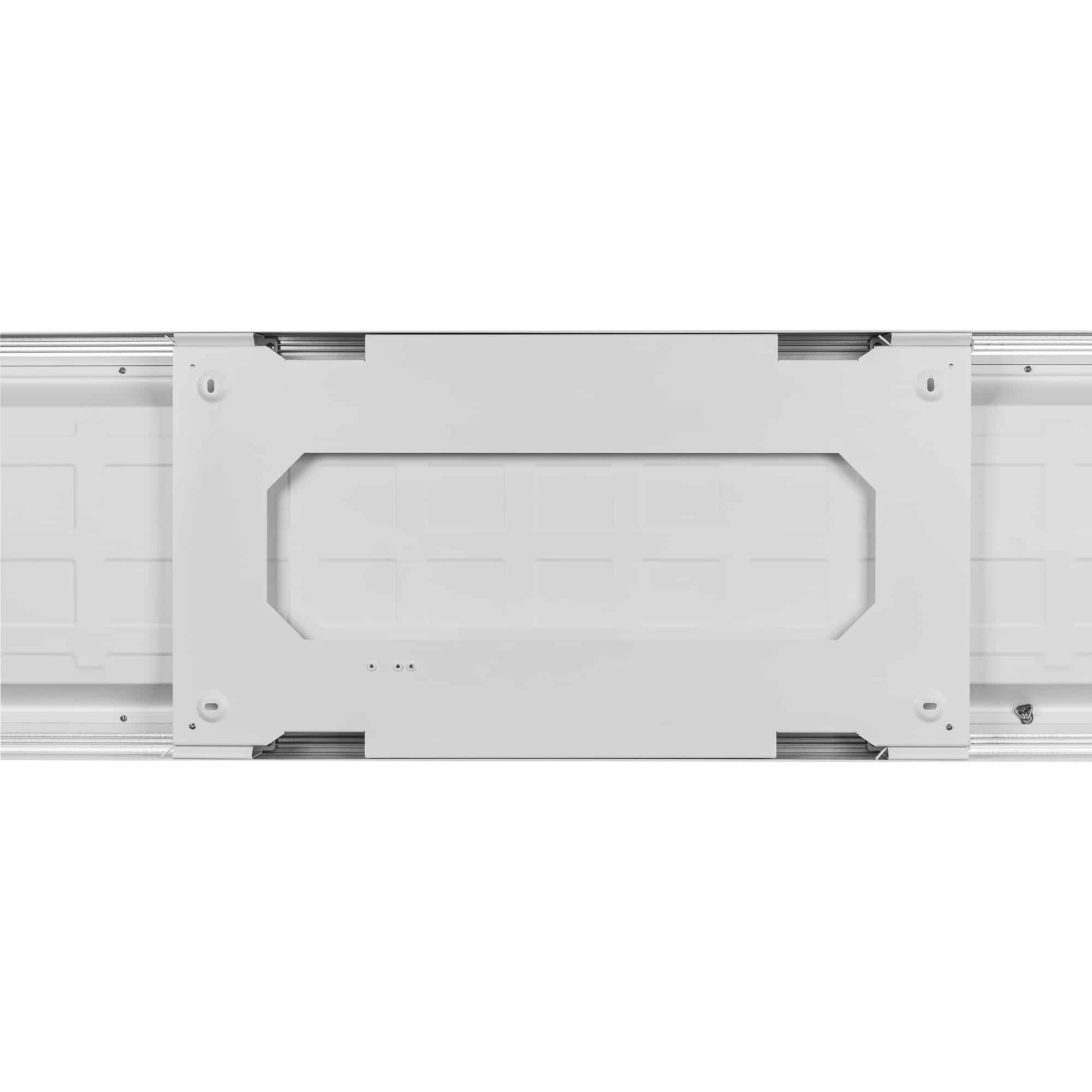

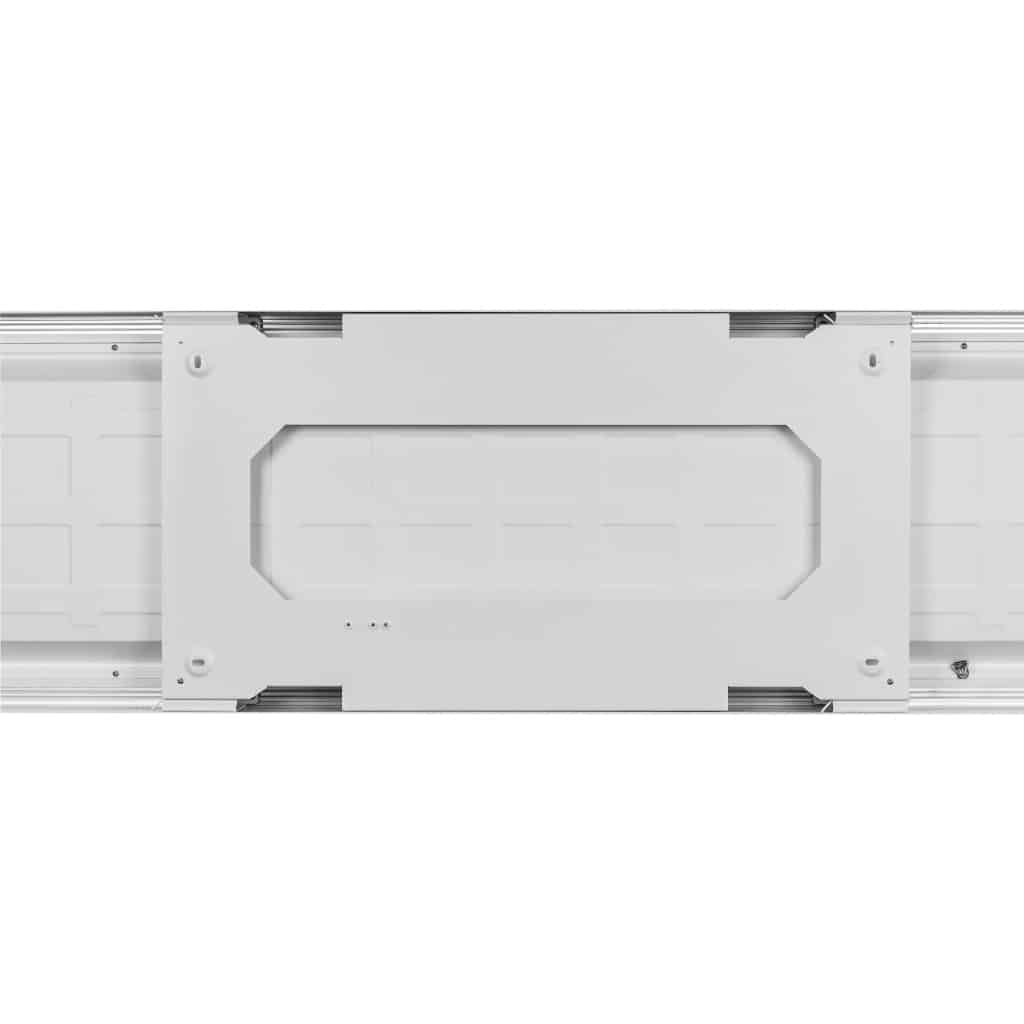

Zuleitung durch den mittleren Ausschnitt führen. Geräteträger über die vier symmetrisch angeordneten Schlüssellöcher an der Decke ausrichten und mit Schrauben fixieren.

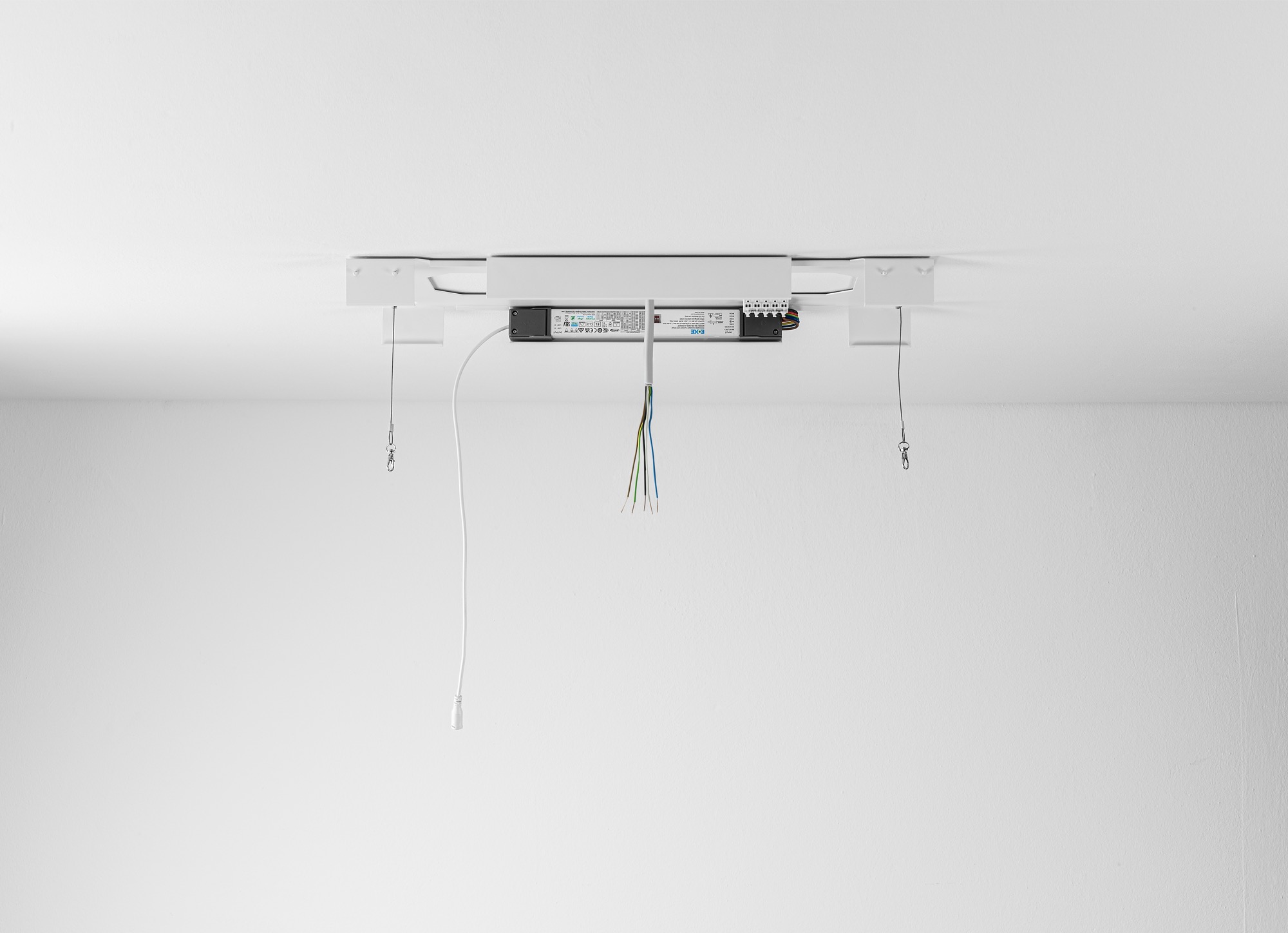

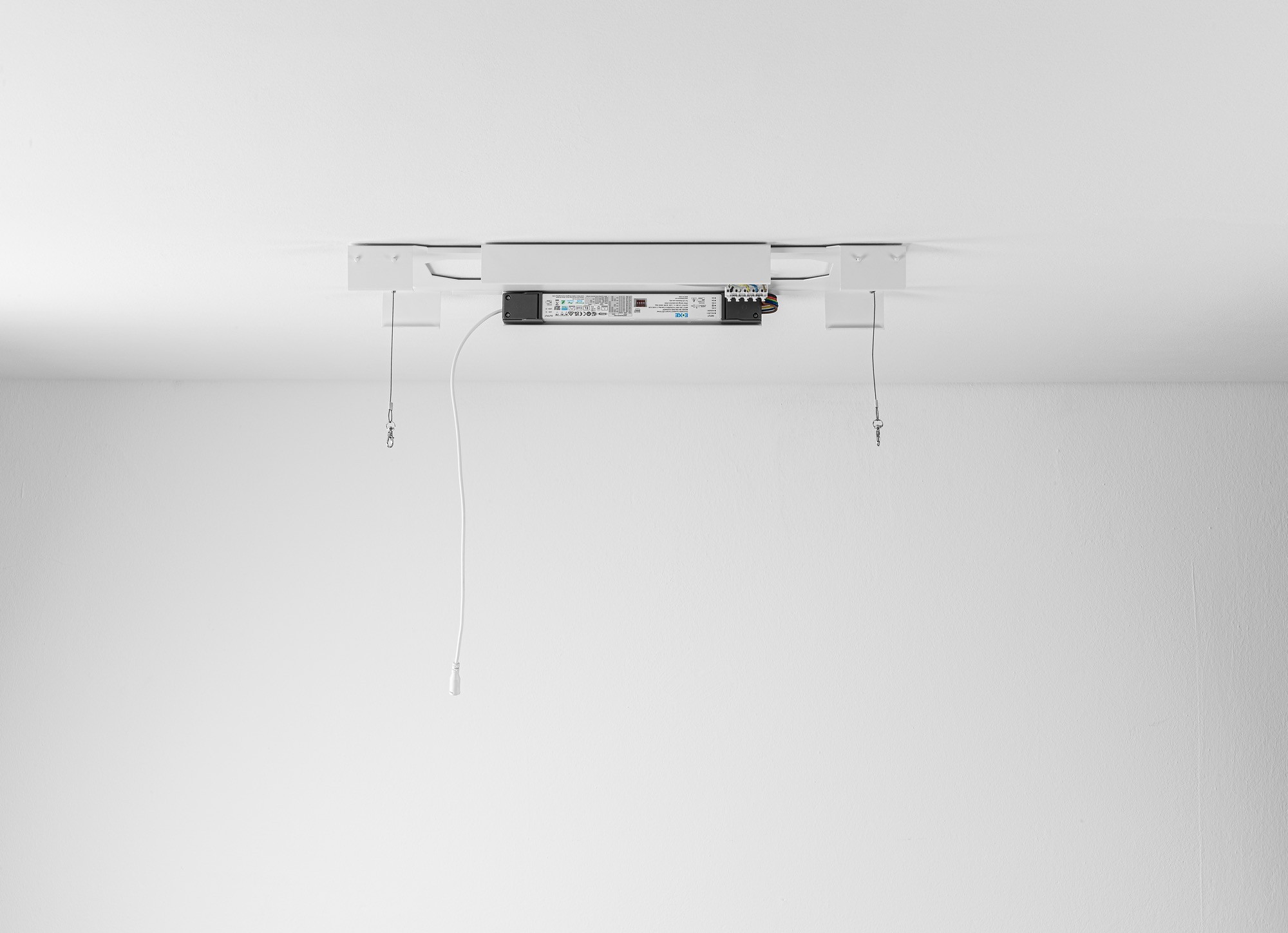

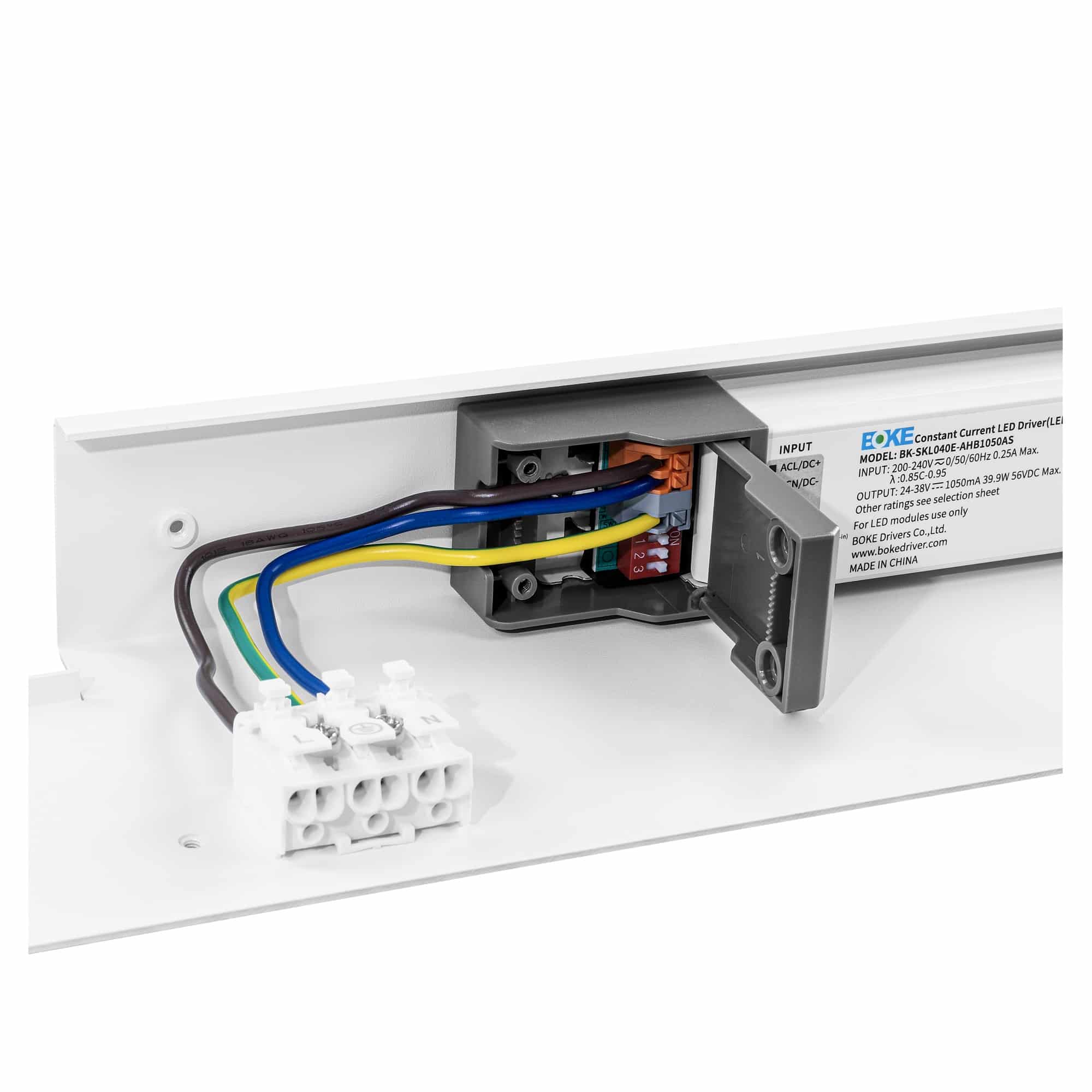

3. Zuleitung anschließen

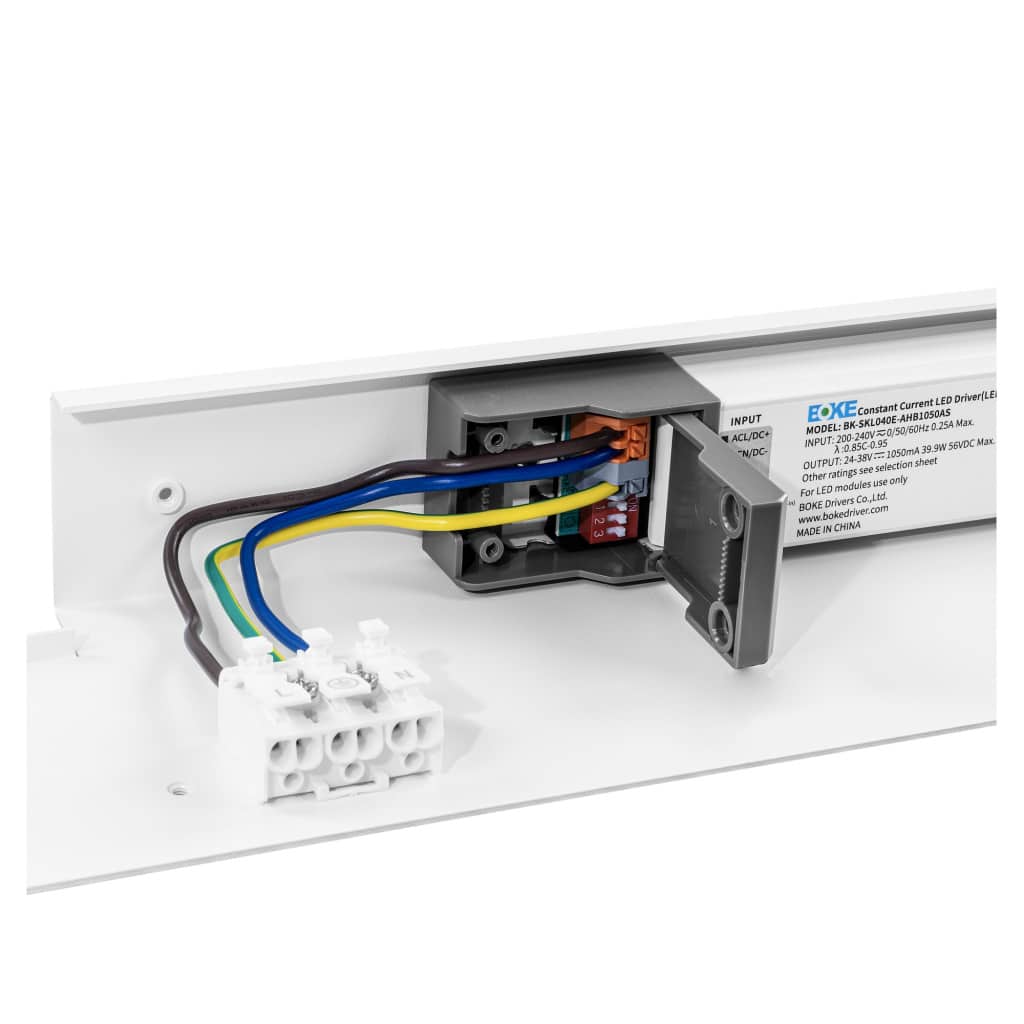

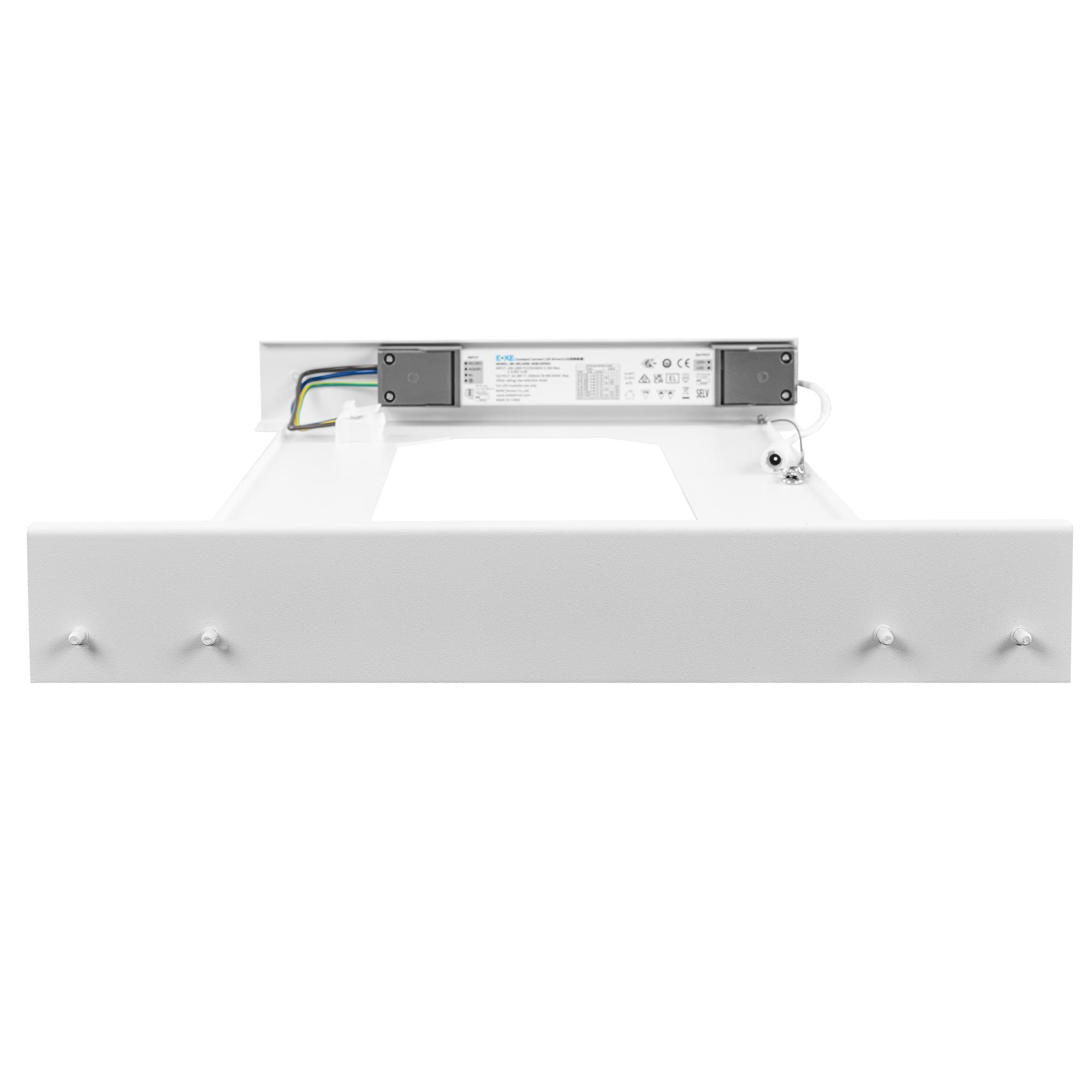

Drei- bzw. fünfadrige Zuleitung gemäß Anschlussplan an den Kipphebelklemmen auflegen. Der seitlich fest montierte Konverter bleibt sicher in Position – eine dritte Hand ist nicht nötig.

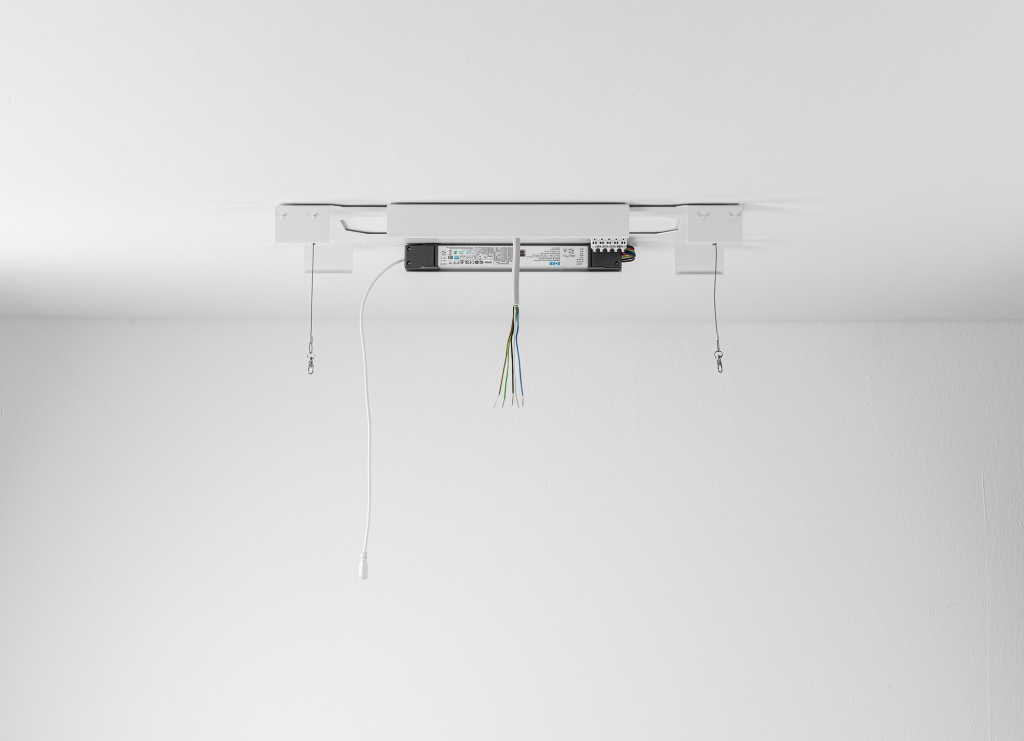

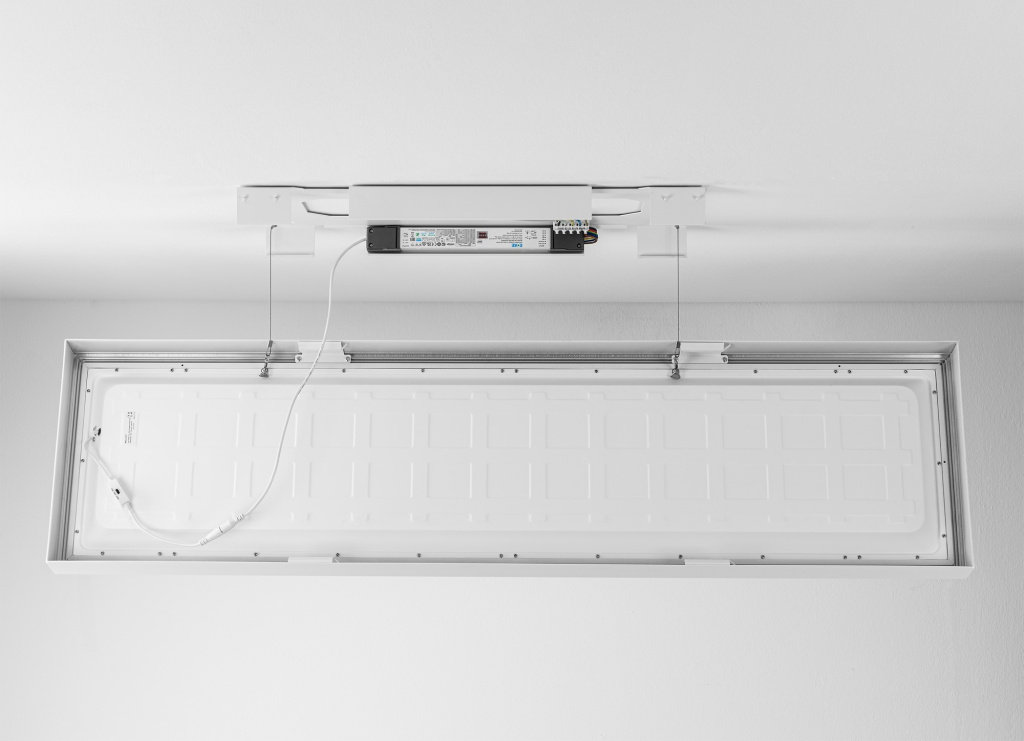

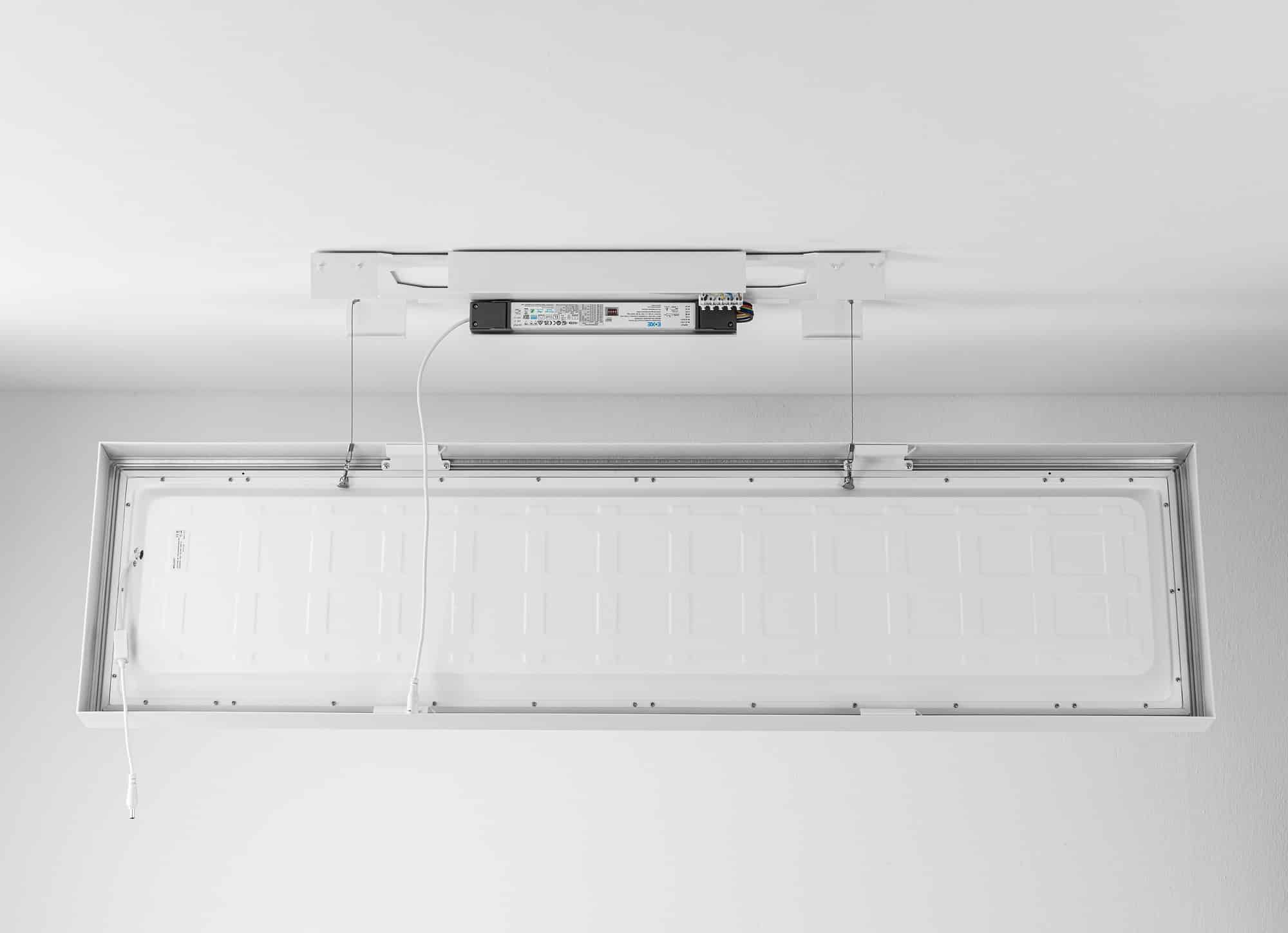

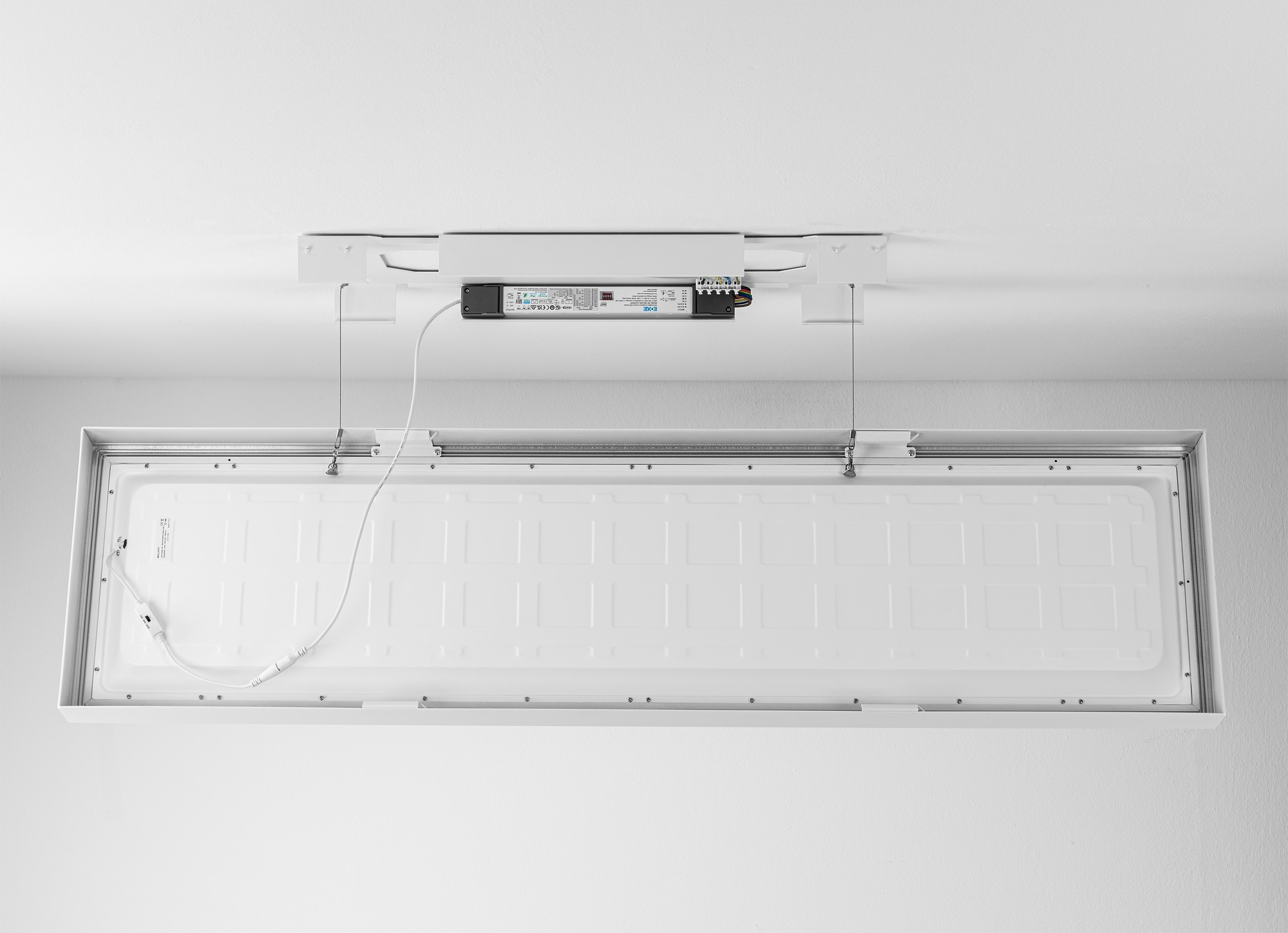

4. Panel einhängen und verbinden

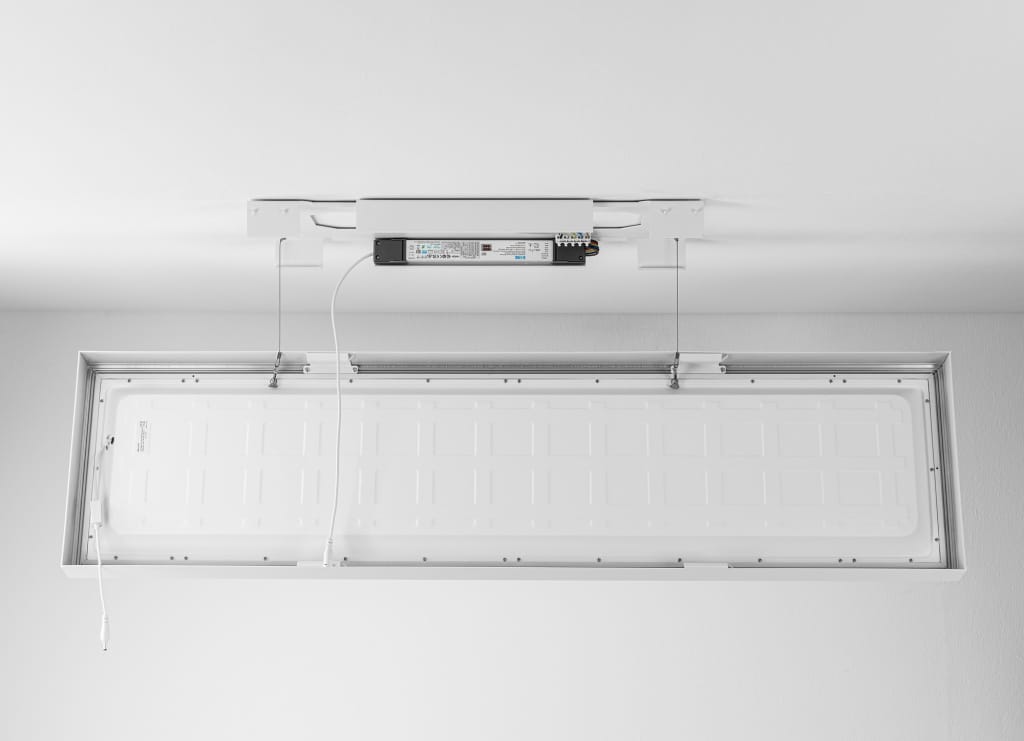

Panel mit den Karabinerhaken der beiden Sicherungsseile in die vorgesehenen Ösen am Geräteträger einhängen. Anschließend die Verbindung zwischen Konverter und Panel über den Drehverbinder zugentlastet herstellen.

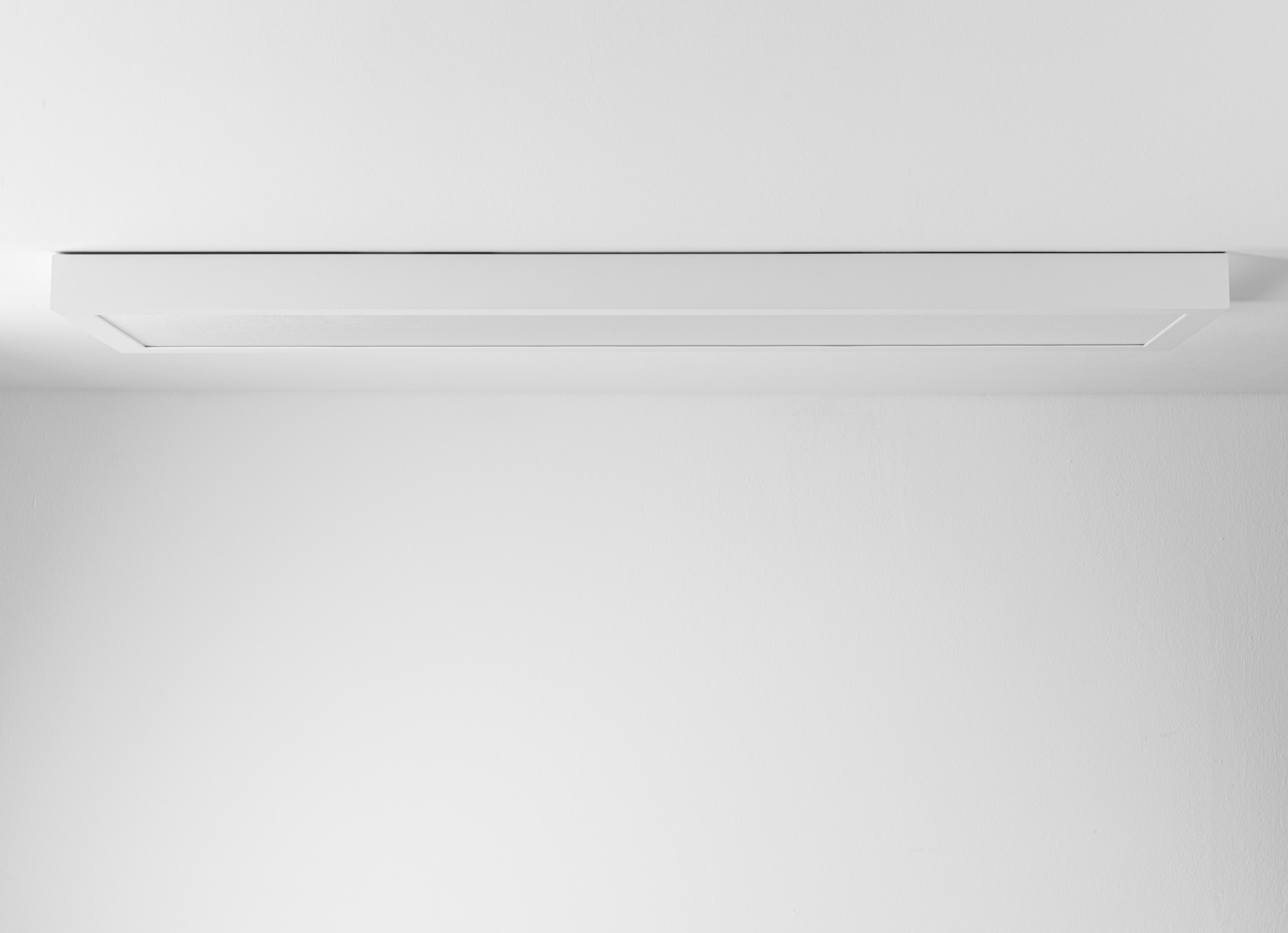

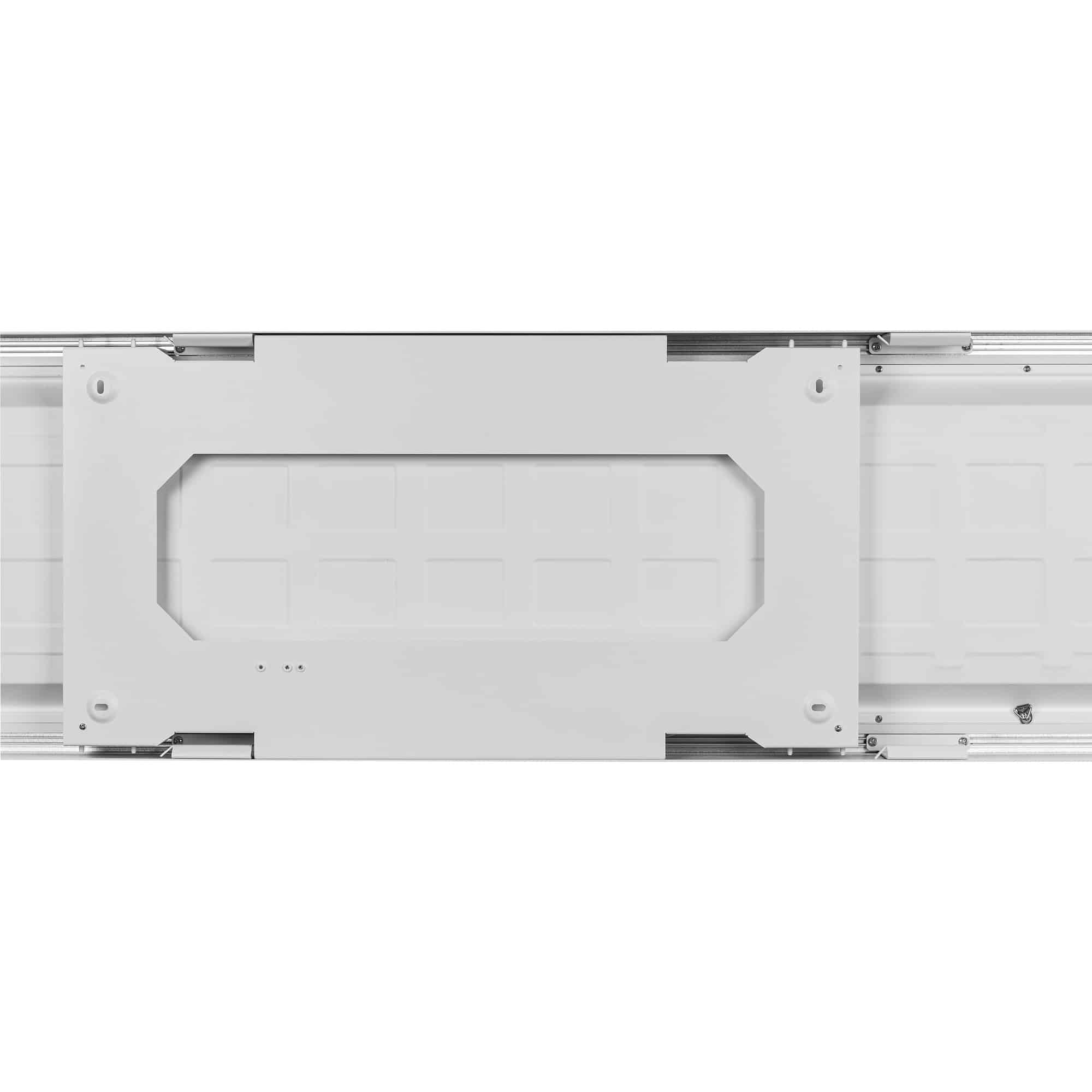

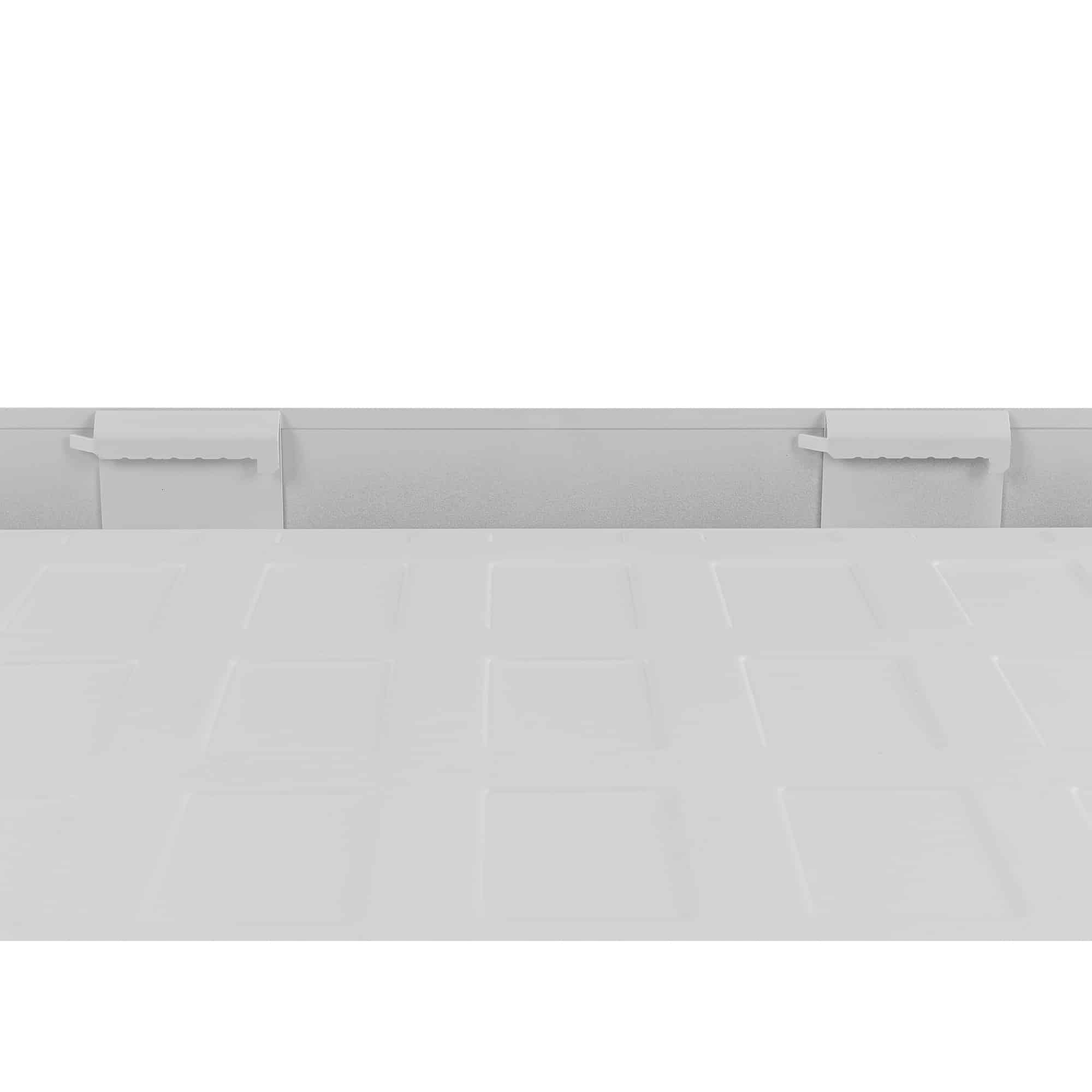

5. Panel einschieben und einrasten

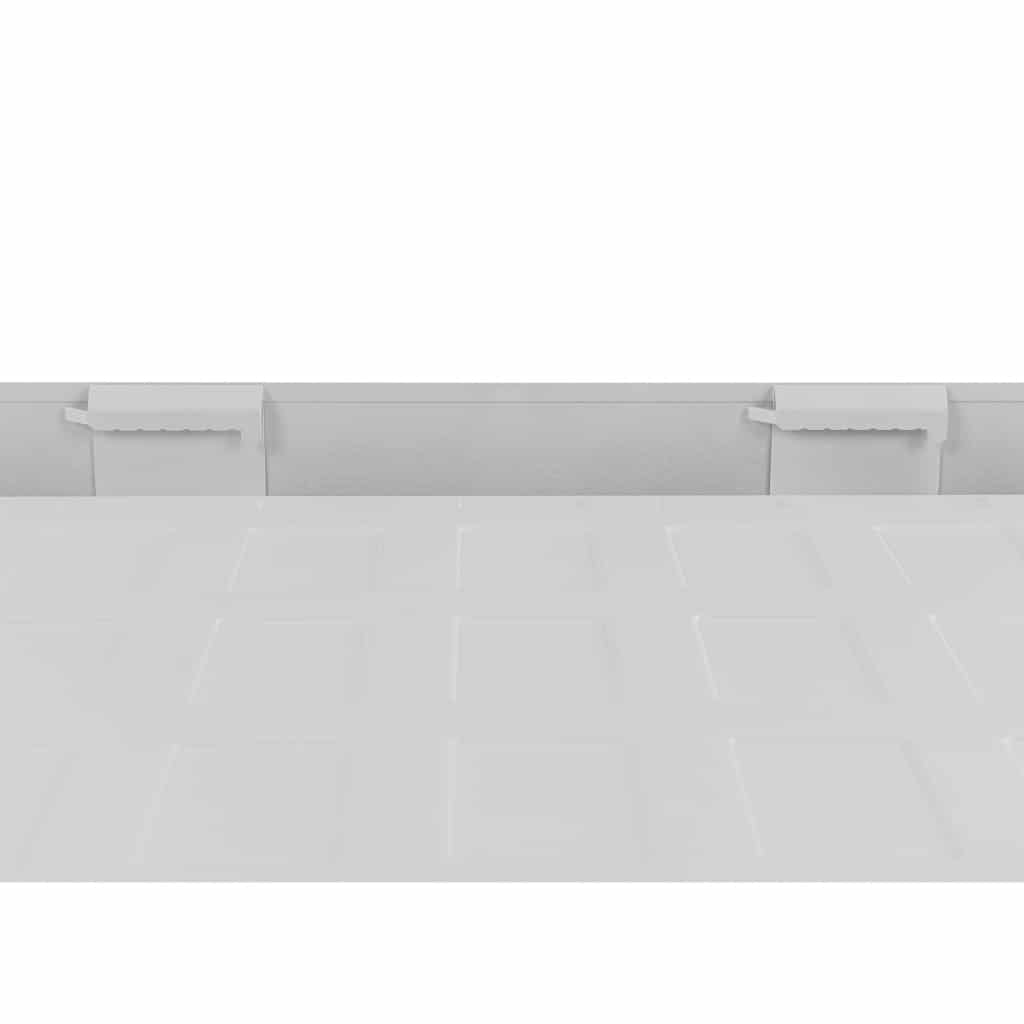

Panel in die beiden seitlichen Führungsschienen einführen und bis zum Anschlag schieben. Durch sein Eigengewicht rastet es in die wellenförmigen Vertiefungen ein und ist sicher in Position.
